Гильзы из нержавеющей стали
Все
Дополнительное оборудование
Развернуть список
Гильзы из нержавеющей стали для БТ серии 211, 220, ТТ-В. Повышают устойчивость средств измерений к воздействию агрессивных измеряемых сред и высоких давлений.
При заказе гильз из нержавеющей стали необходимо указать тип и серию термометра, наружную резьбу гильзы и длину погружной части гильзы (L).
Развернуть описание
При заказе гильз из нержавеющей стали необходимо указать тип и серию термометра, наружную резьбу гильзы и длину погружной части гильзы (L).
Присоединение
G½, М20×1,5 или NPT½
Длина погружной части, мм
БТ серия 211, 220 — 46 / 64 / 100 / 150 / 200 / 250 / 300 | ТТ-В — 30 / 40 / 50 / 64 / 100 / 150
Корпус
Нержавеющая сталь 08Х18Н10
Максимальное рабочее давление (на клапане), МПа
25
Техническая документация
БТ-211, 220: ТУ 4211-001-4719015564-2008 ТТ-В: ТУ 4321-002-4719015564-2008

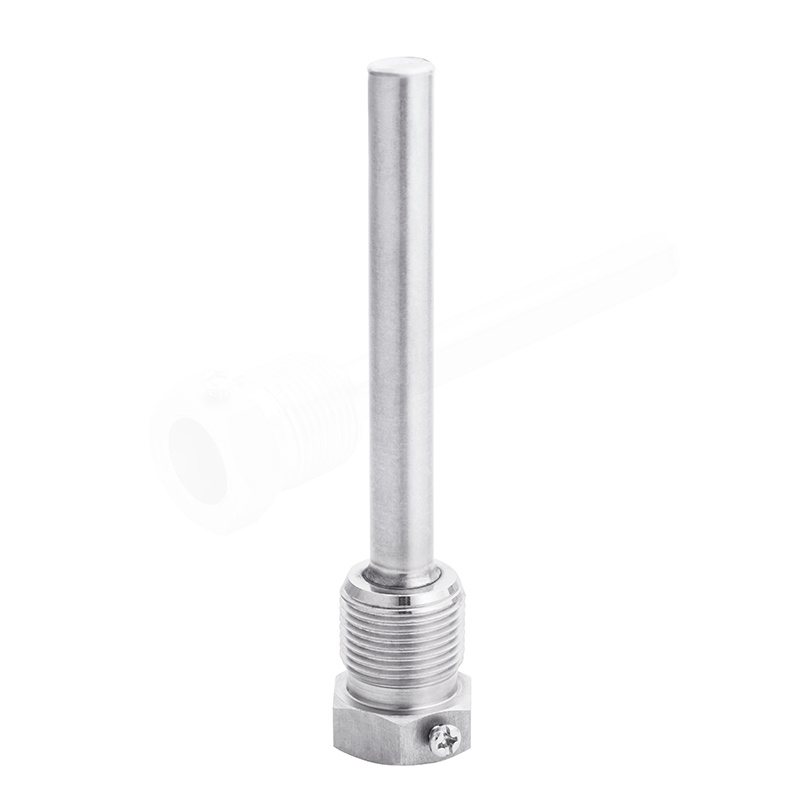

Гильзы для термометров БТ
Гильзы для термометров БТ

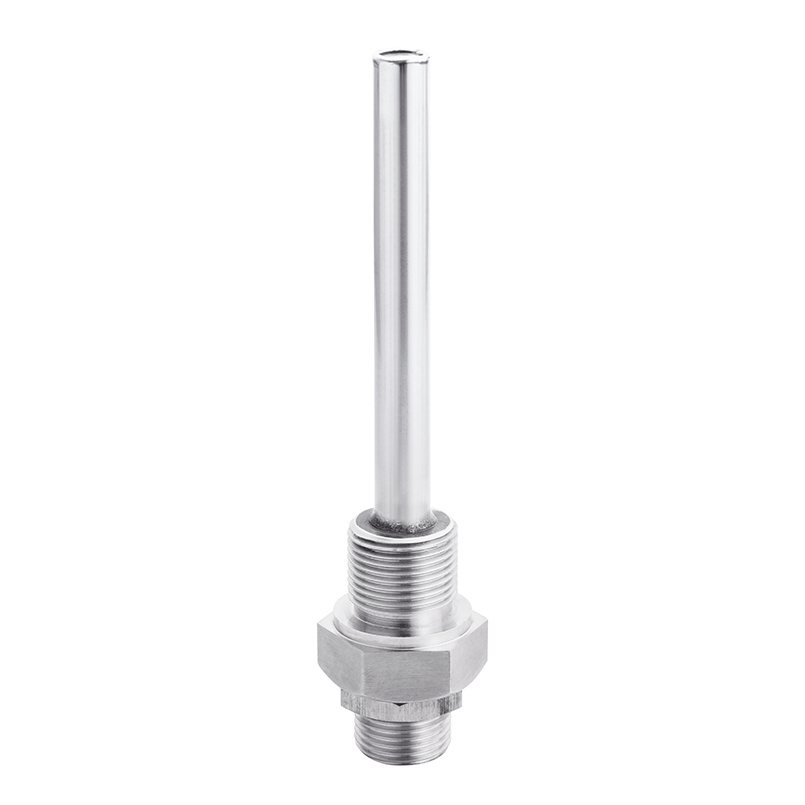

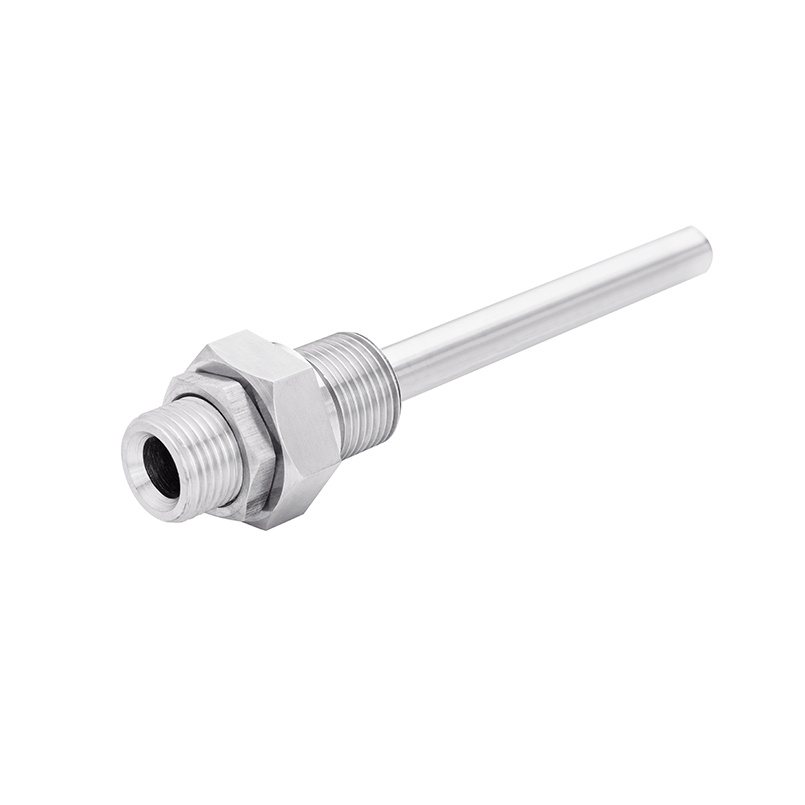

Гильзы для термометров ТТ-В
Гильзы для термометров ТТ-В
Тут будут Монтаж и эксплуатация
Тут будут Документы
Тут будет Карта заказа
Гильзы из нержавеющей стали
| Тип | Резьба присоединения | Цена с НДС, руб. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L = 30 | L = 40 | L = 46 | L = 50 | L = 64 | L = 100 | L = 150 | L = 200 | L = 250 | L = 300 | ||
| Для термометров биметаллических общетехнических серии 211, тип БТ | внешний диаметр погружной части — 10 мм, резьба присоединения — G½ или М20×1,5 | - | - | 830 | - | 875 | 920 | 955 | 990 | 1030 | 1095 |
| Для термометров биметаллических коррозионностойких серии 220, тип БТ | внешний диаметр погружной части — 14 мм, резьба присоединения — G½, М20×1,5 или NPT½ | - | - | 930 | - | 970 | 1010 | 1050 | 1090 | 1140 | 1200 |
| Для термометров жидкостных виброустойчивых, тип ТТ-В | внешний диаметр погружной части — 10 мм, резьба присоединения — G½, М20×1,5, М22×1,5, М27×2 | 940 | 960 | - | 970 | 985 | 1005 | 1050 | - | - | - |
