Отводы-охладители

Все Дополнительное оборудование

Отводы-охладители являются вспомогательной арматурой, предназначенной для снижения температуры жидкой рабочей среды с целью обеспечения устойчивой и корректной работы измерительных приборов на трубопроводных и промышленных магистралях.

В случае измерения давления среды с температурой, превышающей допустимую рабочую, перед прибором рекомендуется устанавливать отвод-охладитель.

Конструктивно отводы-охладители подразделяются на типы:

петлевые (ОС200);
радиаторные (ОС70, ОС100).

Отвод тепла измеряемой жидкости осуществляется посредством теплообмена с окружающей средой. У охладителя радиаторного типа отвод тепла осуществляется через внешние стороны пластин, а у охладителя петлевого типа - через петли.

Отводы-охладители из нержавеющей стали широко применяются в пищевой, химической и нефтехимической промышленности, теплотехнических системах.

Развернуть описание

Диапазон показаний давлений, МПа

до 40

Диапазон рабочих температур, °C

до 350

Присоединение

Наружная / внутренняя

Резьба присоединения (на клапане)

M20×1,5 или G½

Техническая документация

ТУ 4218-001-4719015564-2015

Развернуть список

Отвод охладитель ОС70-ОХ50

Отвод охладитель ОС100-ОХ28

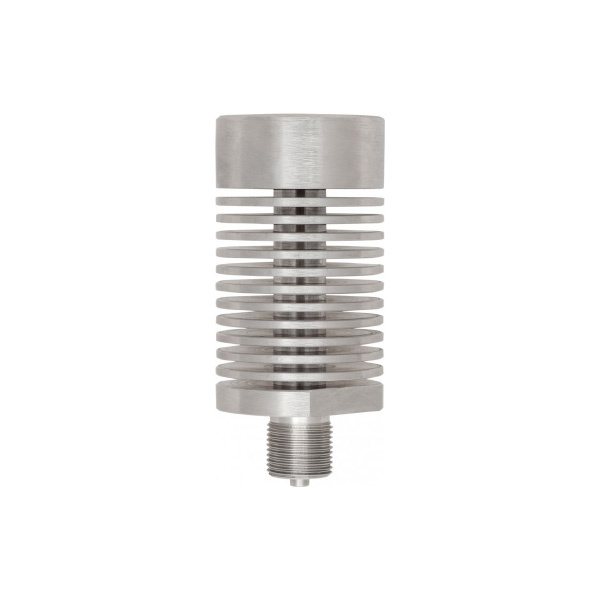

Отвод-охладитель ОС100-ОХ50

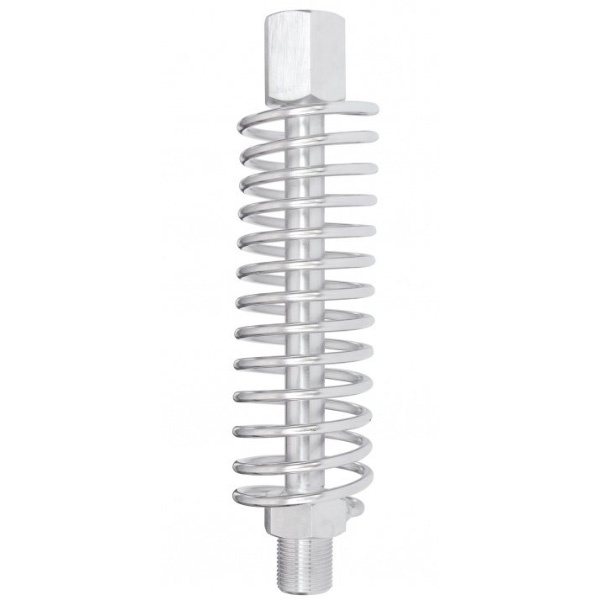

Отвод-охладитель ОС200-ОХ50

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Купить

Тут будут Монтаж и эксплуатация

Тут будут Документы

Тут будет Карта заказа

Отводы-охладители

Тип	Резьба присоединения	Цена с НДС, руб.
OC70-OX50	G½ внутренняя / G½ наружная M20×1,5 внутренняя / M20×1,5 наружная	2520
ОС100-ОХ28	G½ внутренняя / G½ наружная M20×1,5 внутренняя / M20×1,5 наружная	2860
ОС100-ОХ50	G½ внутренняя / G½ наружная M20×1,5 внутренняя / M20×1,5 наружная	3270
ОС200-ОХ50	G½ внутренняя / G½ наружная M20×1,5 внутренняя / M20×1,5 наружная	4040
