Клапаны электромагнитные (соленоидные) непрямого действия

Все Клапаны электромагнитные соленоидные

Тип СК-ВД. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред. Рабочая среда прибора - неагрессивная к медным сплавам и каучукам.

Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых отраслях, где требуется управление потоками рабочей среды.

Для корректной работы клапанов непрямого действия требуется обеспечить минимальный перепад давления (ΔP) на входе и на выходе клапана. Для клапанов с DN15, 20, 25 ΔР составляет 0,07 МПа. Для клапанов с DN32, 40, 50 ΔР составляет 0,1 МПа.

Развернуть описание

Диаметр корпуса, мм

15 / 20 / 25 / 32 / 40 / 50

Диапазон показаний температур, °С

-5…+90 (NBR) -5…+120 (Витон)

Диапазон показаний давлений, МПа

Воздух, газ: 0…1,0 Вода: 0…0,7 Масло: 0…0,9

Диапазон рабочих температур, °C

-10…+80

Присоединение

G½ / G¾ / G1 / G1¼ / G1½ / G2

Корпус

Медный сплав

Климатическое исполнение

Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150

Подробнее

Техническая документация

ТУ 3712-001-4719015564-2015

Развернуть список

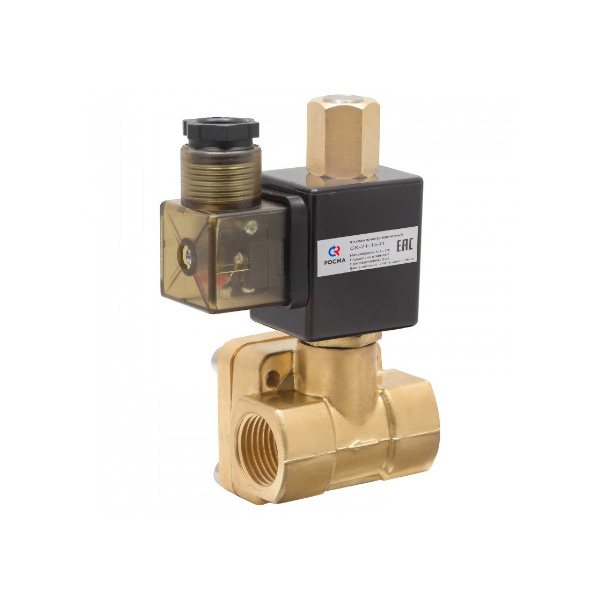

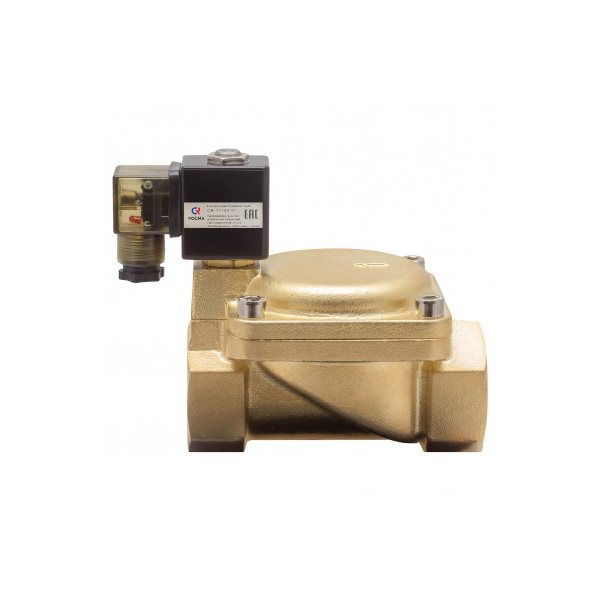

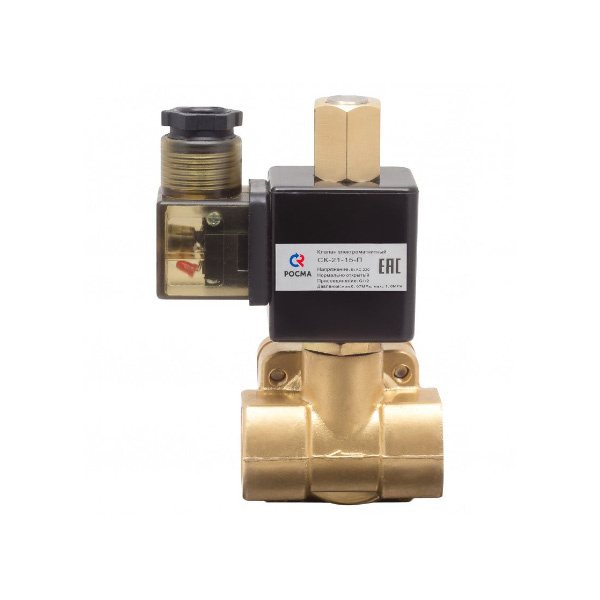

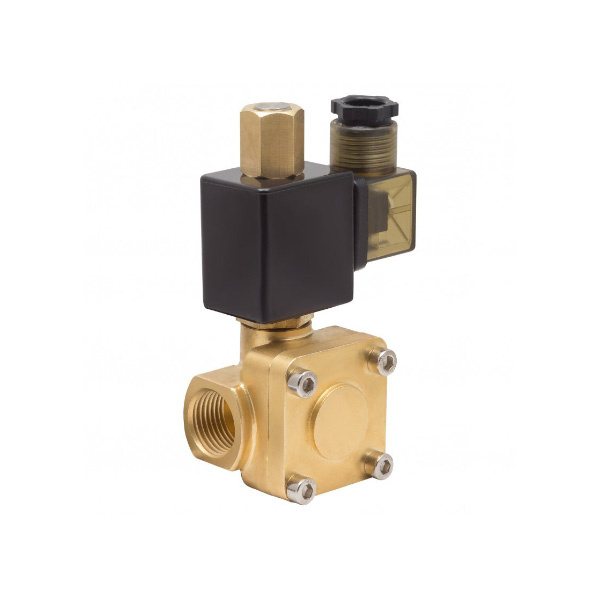

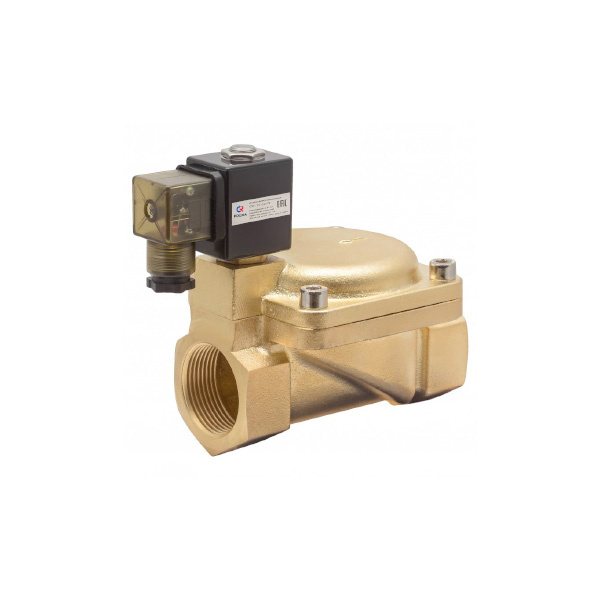

Нормально открытый клапан СК-ВД

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Купить

Тут будут Монтаж и эксплуатация

Тут будут Документы

Тут будет Карта заказа

Клапаны электромагнитные СК-ВД

Тип	Диаметр корпуса	Резьба присоединения	Цена с НДС, руб.
Нормально-закрытый СК-11-15 / СК-12-15 ВД	DN 15мм	G½	2850
Нормально-закрытый СК-11-20 / СК-12-20 ВД	DN 20мм	G¾	4340
Нормально-закрытый СК-11-25 / СК-12-25 ВД	DN 25мм	G1	4700
Нормально-закрытый СК-11-32 / СК-12-32 ВД	DN 32мм	G1¼	9480
Нормально-закрытый СК-11-40 / СК-12-40 ВД	DN 40мм	G1½	10900
Нормально-закрытый СК-11-50 / СК-12-50 ВД	DN 50мм	G2	14710
Нормально-открытый СК-21-15 / СК-22-15 ВД	DN 15мм	G½	3660
Нормально-открытый СК-21-20 / СК-22-20 ВД	DN 20мм	G¾	4880
Нормально-открытый СК-21-25 / СК-22-25 ВД	DN 25мм	G1	4700
Нормально-открытый СК-21-32 / СК-22-32 ВД	DN 32мм	G1¼	10300
Нормально-открытый СК-21-40 / СК-22-40 ВД	DN 40мм	G1½	12100
Нормально-открытый СК-21-50 / СК-22-50 ВД	DN 50мм	G2	15610
