Игольчатый клапан Шнайдер

Игольчатый клапан – это запорное устройство, которое служит для перекрытия и перенаправления потоков рабочей среды. Устанавливается перед средством измерения (манометр или датчик давления) и служит для подключения его к системе. Поворотом ручки можно плавно регулировать открытие или закрытие клапана. Рабочим телом в таких устройствах выступает шток с конусным игловидным наконечником. Шток передвигается по поверхности седла и перекрывает проходное сечение канала в корпусе клапана, по которому проходит рабочая среда. Клапан оснащен винтом для сброса давления, который позволяет осуществлять демонтаж и замену СИ (средство измерения) без остановки линии.

Особенности:
Простота и надежность конструкции
Высокая герметичность затвора

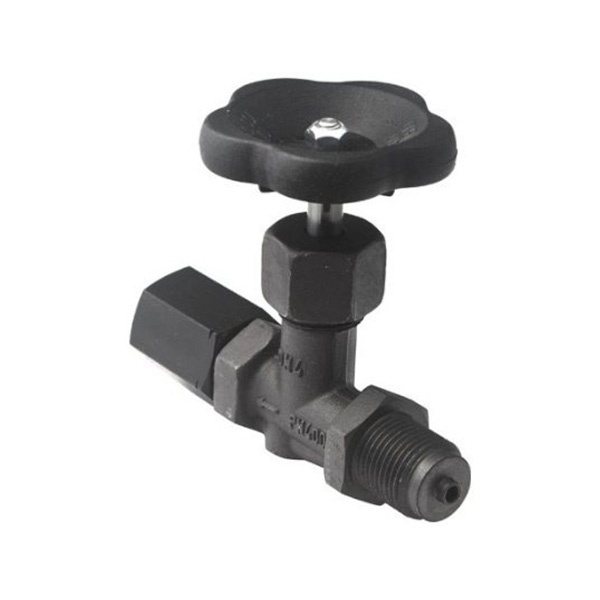

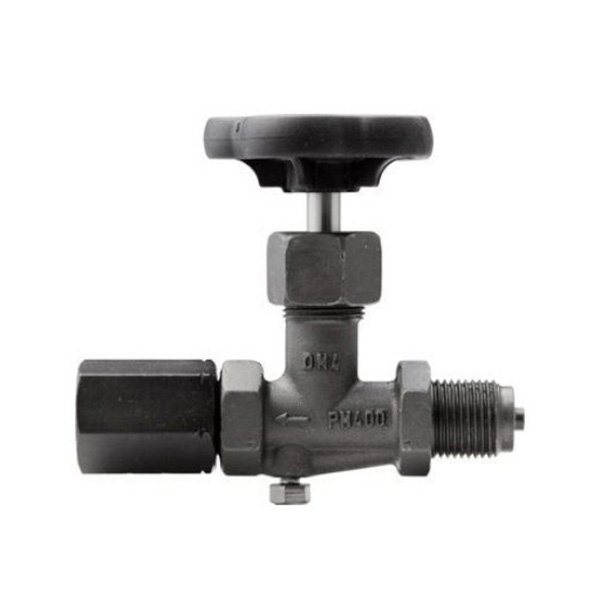

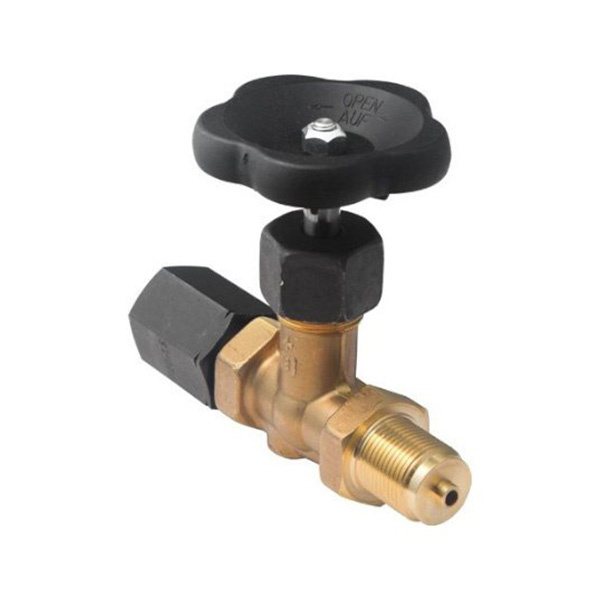

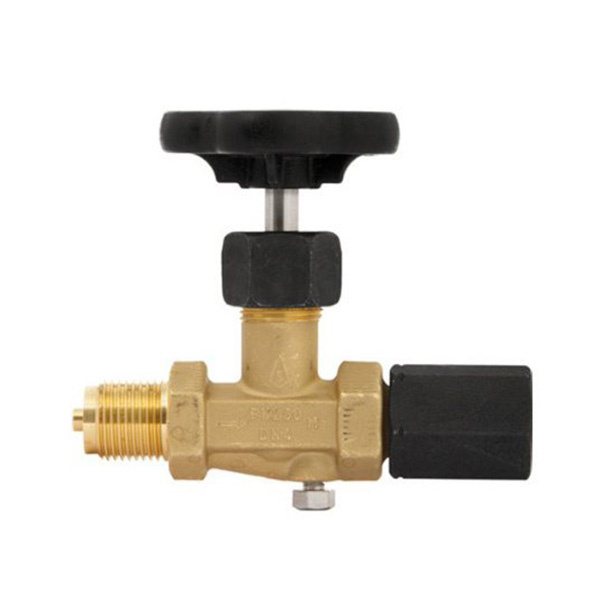

Основное преимущество по сравнению с трехходовыми клапанами – это возможность работы при более высоких давлениях (до 25МПа – корпус из латуни и до 40МПа – из нержавеющей стали).
