Для измерения низких давлений газов

Все Манометры

Тип КМ (КМВ). Напоромер (манометр низкого давления) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.

Принцип действия манометров КМ основан на зависимости деформации чувствительного элемента от измеряемого значения кПа. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку прибора.

Область применения напоромеров: газораспределение, котельное, медицинское и лабораторное оборудование.

Развернуть описание

Диаметр корпуса, мм

63, 100, 150

Циферблат

Алюминий, шкала черная на белом фоне

Класс точности

Ø100, Ø150 — 1,5 | Ø63 — 2,5

Стекло

Ø63 — органическое, минеральное | Ø100, Ø150 — минеральное

Штуцер манометра

Медный сплав

Диапазон показаний давлений, МПа

0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 кПа

Диапазон рабочих температур, °C

Окружающая среда: −60…+60 Измеряемая среда: −65…+100

Присоединение

Ø63 — Радиальное / осевое | Ø100, Ø150 — Радиальное

Корпус

Ø63 — КМ-11 — IP40, сталь 10, цвет черный; КМ-12 — IP54, нержавеющая сталь 08Х18Н10 | Ø100 — IP40, IP54, нержавеющая сталь 08Х18Н10 | Ø150 — IP40, IP54, сталь 10, цвет черный

Кольцо

Ø63 — нет | Ø100 — нержавеющая сталь 08Х18Н10, байонетное | Ø150 — сталь 10, цвет черный

Межповерочный интервал

2 года

Чувствительный элемент манометрической части, трибко-секторный механизм, клапан

Медный сплав

Климатическое исполнение

Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150-69

Подробнее

Техническая документация

ТУ 4212-002-4719015564-2008 ГОСТ 2405-88

Развернуть список

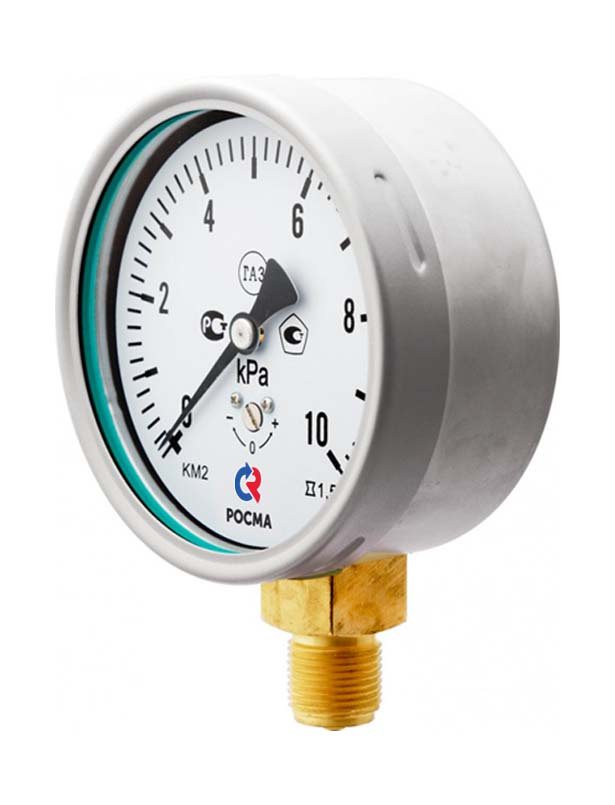

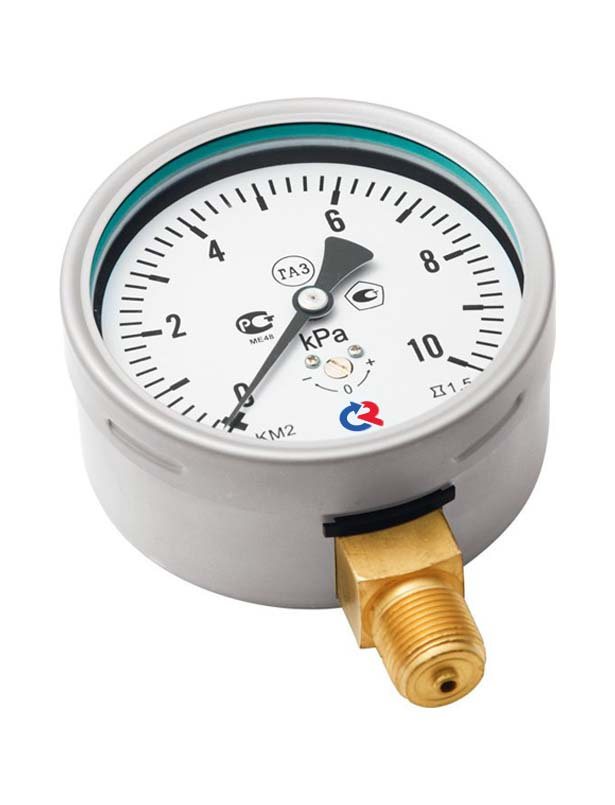

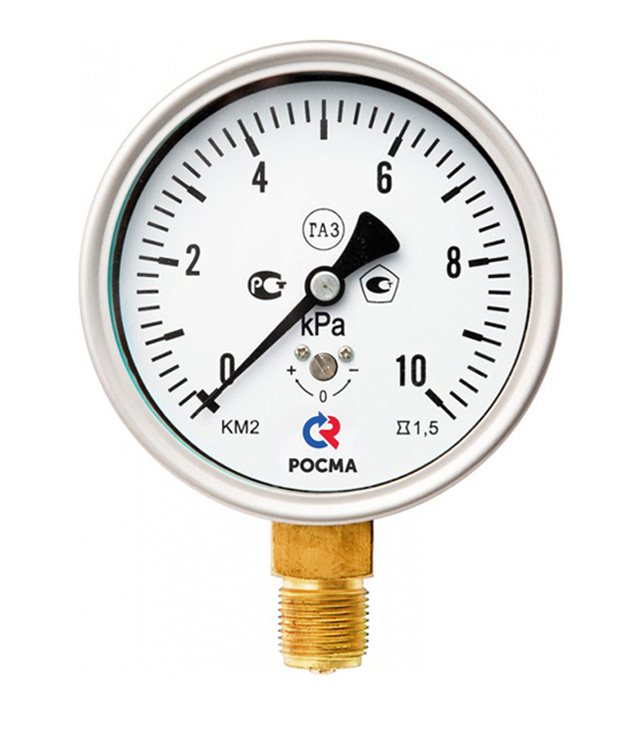

КМ-22Р

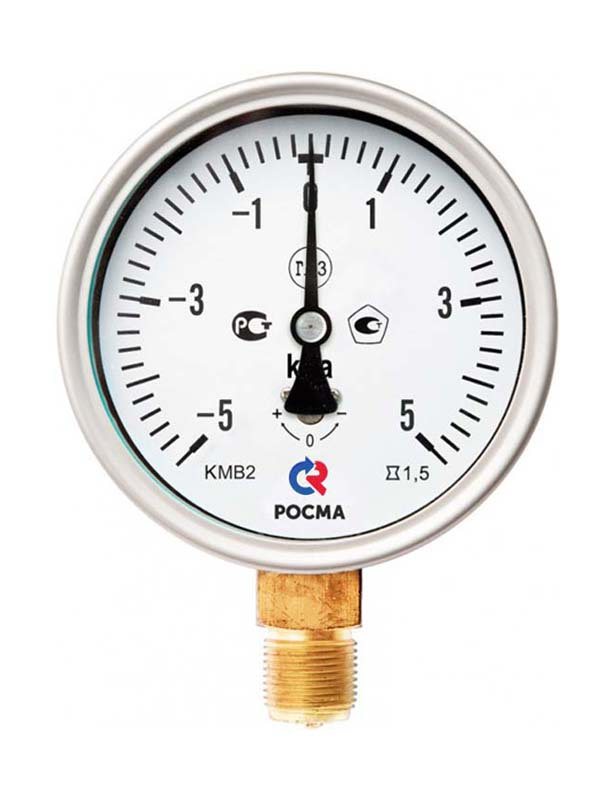

КМВ-22Р

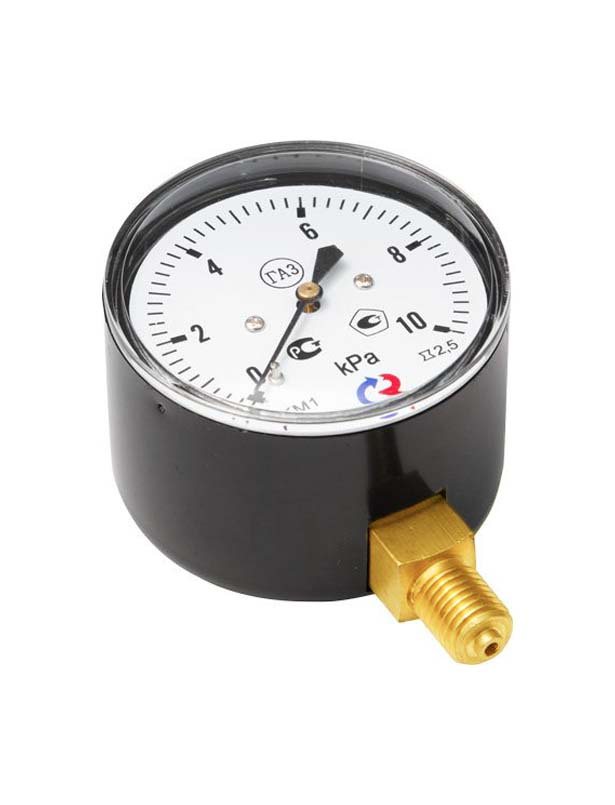

КМ-11Р

КМ-12Р

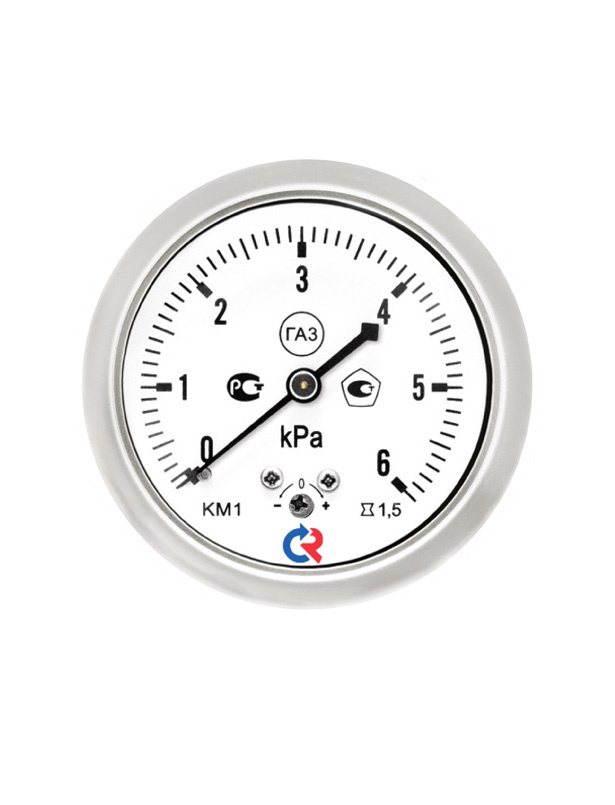

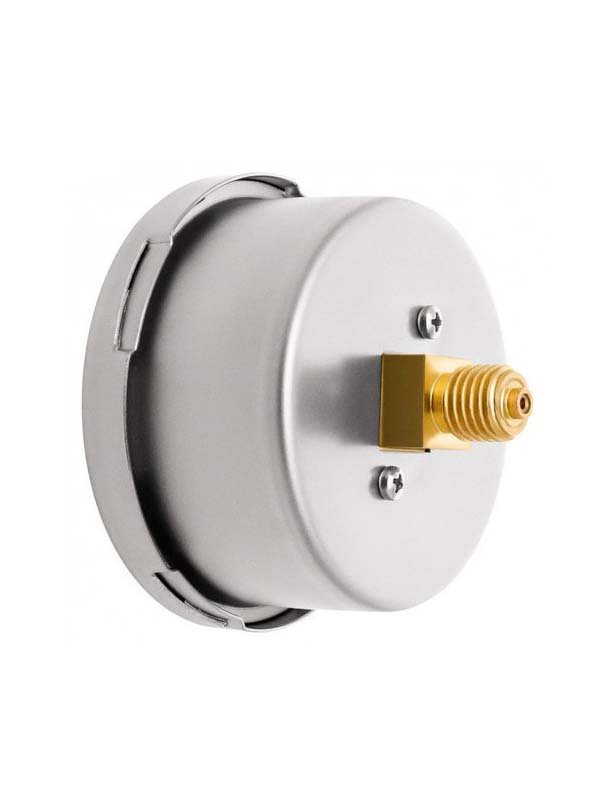

КМ-12Т

КМ-31Р

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Купить

Тут будут Монтаж и эксплуатация

Тут будут Документы

Тут будет Карта заказа

Дополнительные опции

Наименование услуги	Цена с НДС, руб.
Указатель предельных значений (нержавеющая сталь)	110
Свидетельство о поверке к нумерованному прибору	100
Индивидуальный паспорт на нумерованный прибор	100
Первичная заводская поверка	Бесплатно
Периодическая поверка	140
Ремонт	140
Очистка прибора от загрязнений (мазут, краска и пр.)	Индивидуально
Передний фланец с кольцом, с установкой	170 / 230
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	40/50
Исполнение штуцера с резьбой NPT	+10% к стоимости прибора
Индивидуальная шкала	+10% к стоимости прибора
Обезжиривание прибора под кислород (+ знак О2 на циферблате)	160
Нанесение на циферблат «NH3» и пр. знаков	25
