Коррозионностойкие виброустойчивые до 160 МПа
Диаметр корпуса, мм
100, 150
Циферблат
Алюминий, шкала черная на белом фоне
Класс точности
1,5
Стекло
Органическое Опция: минеральное многослойное безопасное — триплекс
Штуцер манометра
Нержавеющая сталь 08Х17Н13М2
Диапазон показаний давлений, МПа
0…160
Диапазон рабочих температур, °C
−60…+200 (без заполнения) −20…+100 (с заполнением глицерином ПК-94) −60…+150 (с заполнением силиконом ПМС-50)
Присоединение
Радиальное
Корпус
IP65, нержавеющая сталь 08Х17Н13М2 Опция: IP67
Кольцо
Нержавеющая сталь 08Х17Н13М2, байонетное
Межповерочный интервал
2 года
Чувствительный элемент манометрической части, трибко-секторный механизм, клапан
Нержавеющая сталь 08Х17Н13М2
Климатическое исполнение
Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150-69
ПодробнееТехническая документация
ТУ 4212-001-4719015564-2008 ГОСТ 2405–88

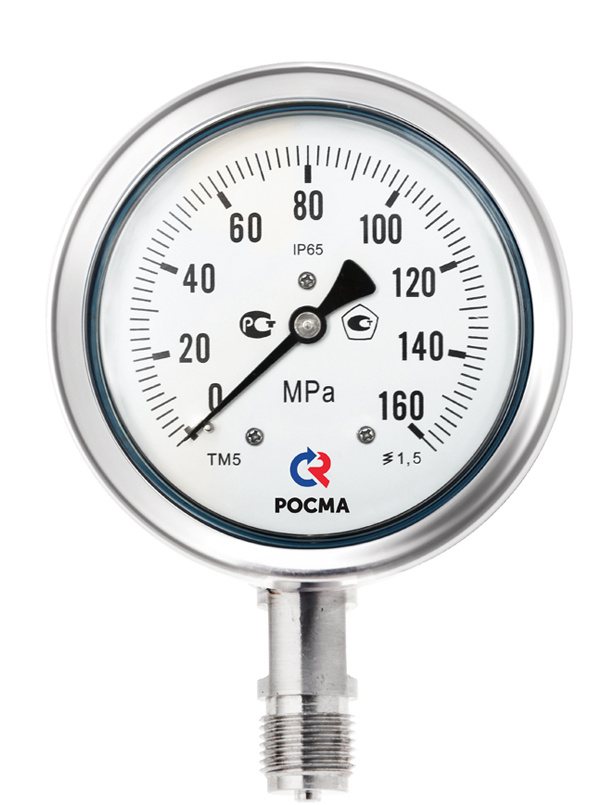

ТМ-521Р 160 МПа

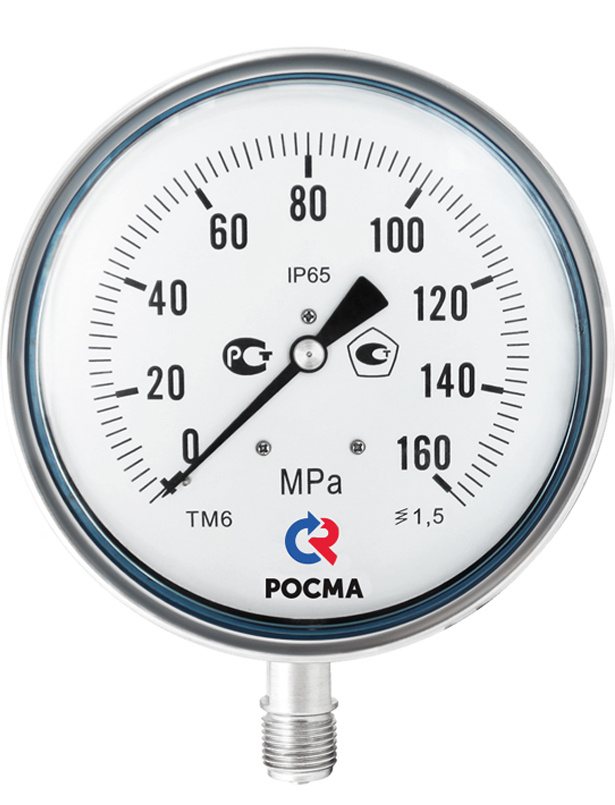

ТМ-621Р 160 МПа
Коррозионностойкие виброустойчивые до 160 МПа
| Тип | Диаметр корпуса | Класс точности | Резьба присоединения | Присоединение (расположение штуцера) | Диапазон показаний давлений, МПа | Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-521 до 160МПа | 100 | 1,5 | G½ / М20×1,5 | Радиальное | 0…160 | 7544 |
| ТМ-621 до 160МПа | 150 | 1,5 | G½ / М20×1,5 | Радиальное | 0…160 | 8090 |
Дополнительные опции
| Наименование услуги | Цена с НДС, руб. |
|---|---|
| Указатель предельных значений (нержавеющая сталь) | 110 |
| Свидетельство о поверке к нумерованному прибору | 100 |
| Индивидуальный паспорт на нумерованный прибор | 100 |
| Первичная заводская поверка | Бесплатно |
| Периодическая поверка | 140 |
| Ремонт | 315 |
| Очистка прибора от загрязнений (мазут, краска и пр.) | Индивидуально |
| Задний фланец, с установкой | ТМ-521Р — 250 | ТМ-621Р — 435 |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | 40 / 50 |
| Исполнение штуцера с резьбой NPT | +10% к стоимости прибора |
| Индивидуальная шкала | +10% к стоимости прибора |
| Нанесение на циферблат «NH3» и пр. знаков | 25 |
| Безопасное стекло (триплекс), с установкой | ТМ-521Р — 300 | ТМ-621Р — 375 |
| Скоба, с установкой | ТМ-521Р — 180 | ТМ-621Р — 300 |
| Контрольная стрелка, с установкой | ТМ-521 — 845 |
| Исполнение корпуса с IP66 | +10% к стоимости прибора |
