Тип ТМ (ТМВ), серия 21, Пх2,5. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый), для использования в местах с повышенной вибрацией и пульсацией, в случаях, когда возможны кратковременные перегрузки не превышающие 250% от верхнего предела измерений.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.

Прибор поставляется "сухой" (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика.

В случае установки в комплекте с разделителем сред, выбор разделителя осуществлять с учетом максимального давления перегрузки.

Область применения: для предприятий с повышенными требованиями к безопасности.

Развернуть описание

Диаметр корпуса, мм

100, 150

Циферблат

Алюминий, шкала черная на белом фоне

Класс точности

1,0

Стекло

Минеральное многослойное безопасное — триплекс

Штуцер манометра

Нержавеющая сталь 08Х17Н13М2

Диапазон показаний давлений, МПа

ТМ — 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 | ТМВ — -0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4

Диапазон рабочих температур, °C

−60…+200 (без заполнения) −20…+100 (с заполнением глицерином ПК-94) −60…+150 (с заполнением силиконом ПМС-50)

Присоединение

Радиальное

Корпус

IP65, сплошная перегородка, вышибная задняя стенка, нержавеющая сталь 08Х17Н13М2

Кольцо

Нержавеющая сталь 08Х17Н13М2 Байонетное

Межповерочный интервал

2 года

Чувствительный элемент манометрической части, трибко-секторный механизм, клапан

Нержавеющая сталь 08Х17Н13М2

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150-69

Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008

Развернуть список

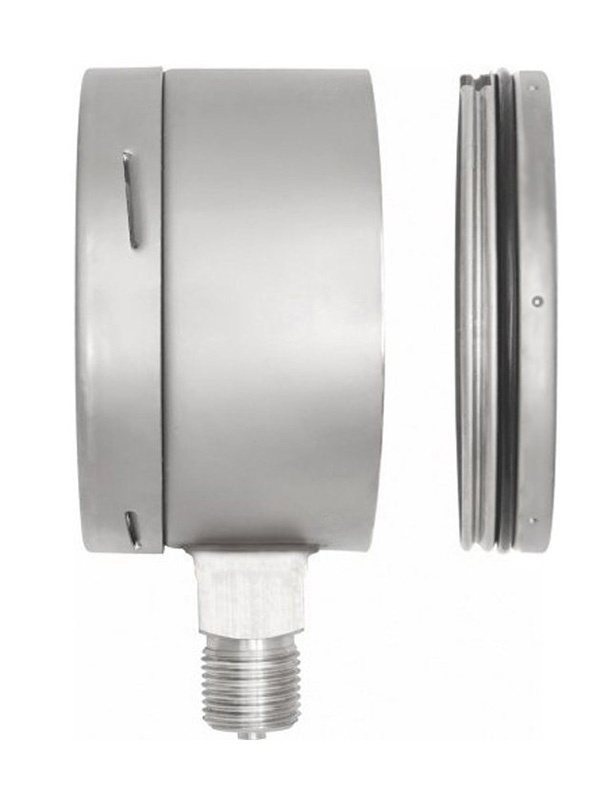

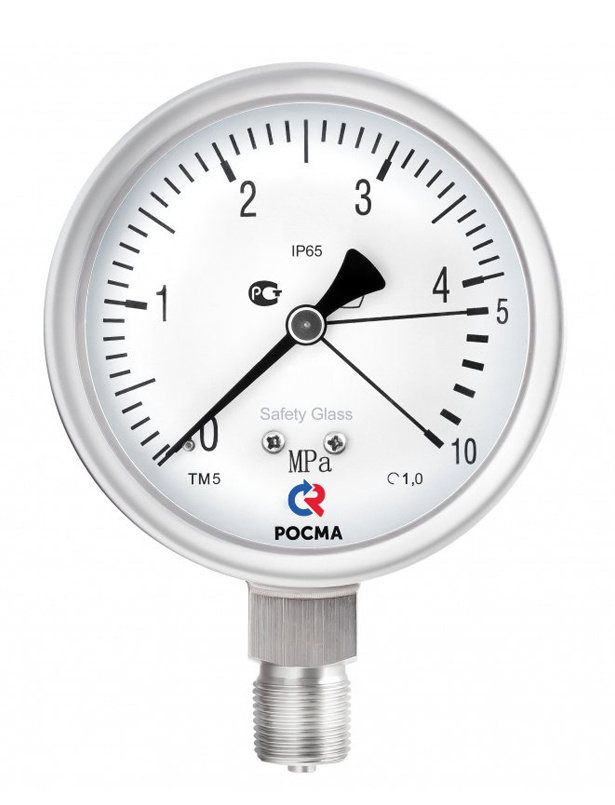

ТМ-521Р Пх2,5

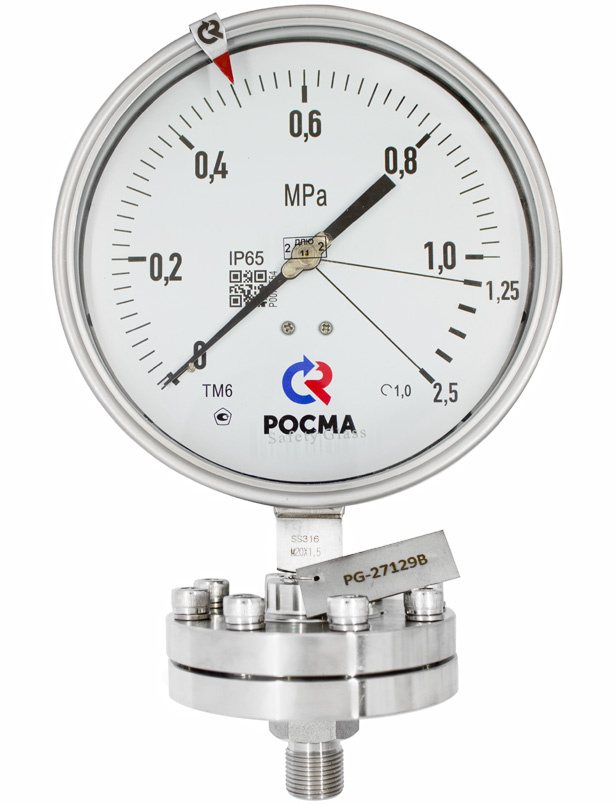

ТМ-521Р Пх2,5 с разделителем

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Купить

Тут будут Монтаж и эксплуатация

Тут будут Документы

Тут будет Карта заказа

Коррозионностойкие виброустойчивые, с защитой от перегрузки

Тип	Диаметр корпуса	Класс точности	Резьба присоединения	Присоединение (расположение штуцера)	Диапазон показаний давлений, МПа	Цена с НДС, руб.
ТМ-521 Пх2,5	100	1,0	G½ / М20×1,5	Радиальное	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4	16026
ТМ-621 Пх2,5	150	1,0	G½ / М20×1,5	Радиальное	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4	21669

Дополнительные опции

Наименование услуги	Цена с НДС, руб.
Указатель предельных значений (нержавеющая сталь)	120
Свидетельство о поверке к нумерованному прибору	100
Индивидуальный паспорт на нумерованный прибор	100
Первичная заводская поверка	Бесплатно
Периодическая поверка	140
Ремонт	ТМ (0–1,6 МПа) — 185 \| ТМ (2,5–4 МПа) — 255 \| ТМВ — 285
Очистка прибора от загрязнений (мазут, краска и пр.)	Индивидуально
Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-С21)	230
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	40 / 50
Исполнение штуцера с резьбой NPT	+10% к стоимости прибора
Индивидуальная шкала	+10% к стоимости прибора
Обезжиривание прибора под кислород (+ знак О2 на циферблате)	160
Нанесение на циферблат «NH3» и пр. знаков	25
