Коррозионностойкие виброустойчивые

Все Манометры

Тип ТМ (ТВ, ТМВ), серия 21. Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.

Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65. Может использоваться в сборе с разделителем сред.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

Развернуть описание

Диаметр корпуса, мм

40, 50, 63, 100, 150

Циферблат

Алюминий, шкала черная на белом фоне

Класс точности

Ø40, 50 — 2,5 / Ø63 — 1,5 / Ø100, 150, 160 — 1,0

Стекло

Органическое | Опция: минеральное многослойное безопасное — триплекс (Ø 100, 150, 160)

Штуцер манометра

Нержавеющая сталь 08Х17Н13М2

Диапазон показаний давлений, МПа

ТМ — 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | ТВ — −0,1…0 | ТМВ — −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Диапазон рабочих температур, °C

−60…+200 (без заполнения) −20…+100 (с заполнением глицерином ПК-94) −60…+150 (с заполнением силиконом ПМС-50)

Присоединение

Радиальное — Ø40, 50, 63, 100, 150, 160 | Осевое — Ø40, 50, 63 | Эксцентрическое — Ø100, 150, 160

Корпус

IP65, нержавеющая сталь 08Х17Н13М2 Опция: IP67 (Ø100, 150, 160)

Кольцо

Нержавеющая сталь 08Х17Н13М2 | Ø40, 50, 63 — завальцованное | Ø100, 150, 160 — байонетное

Межповерочный интервал

2 года

Чувствительный элемент манометрической части, трибко-секторный механизм, клапан

Нержавеющая сталь 08Х17Н13М2

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150-69

Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008 ГОСТ 2405–88

Развернуть список

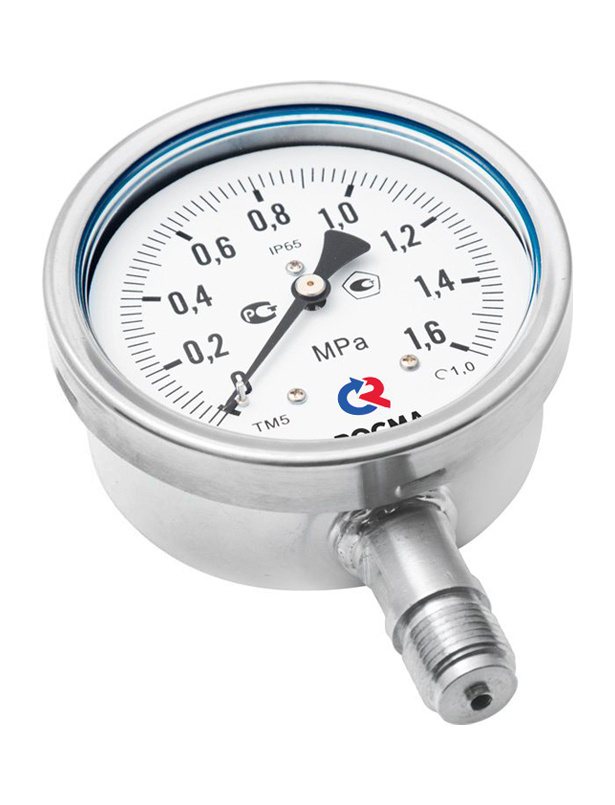

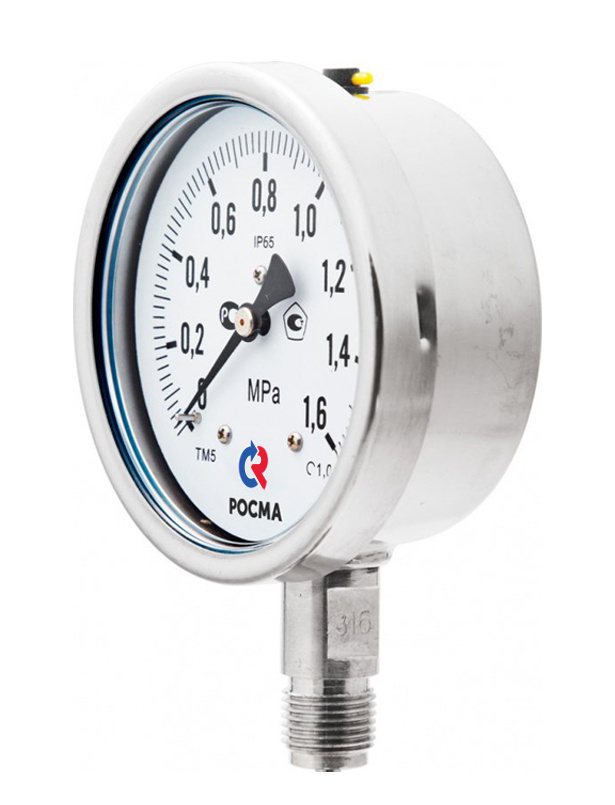

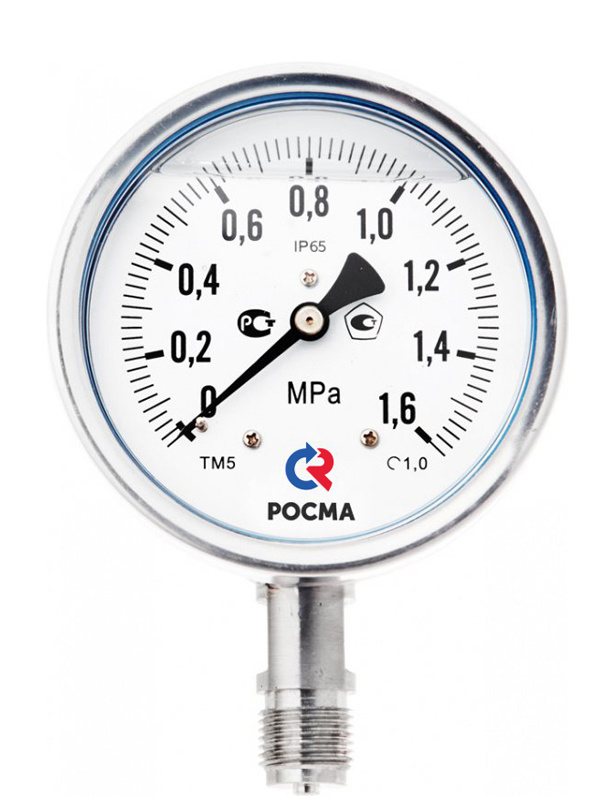

ТМ-521Р

ТМ-521Р контрольная стрелка

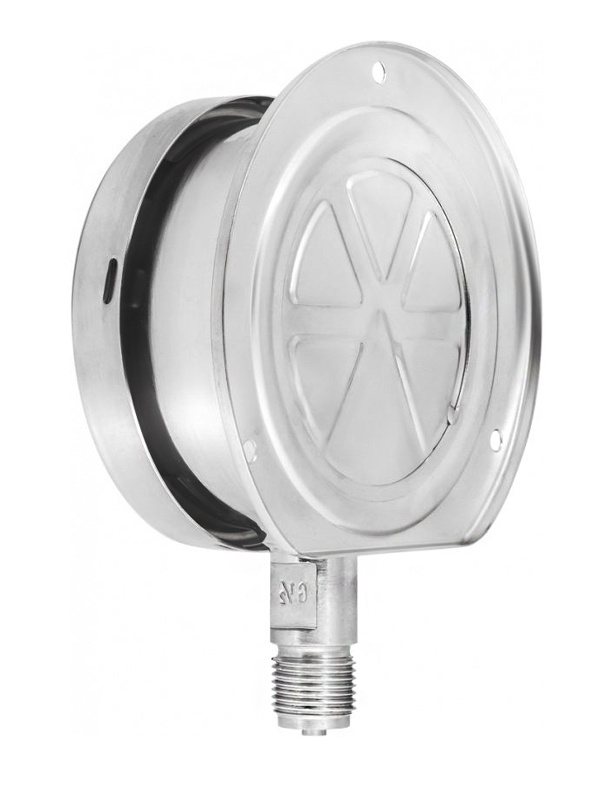

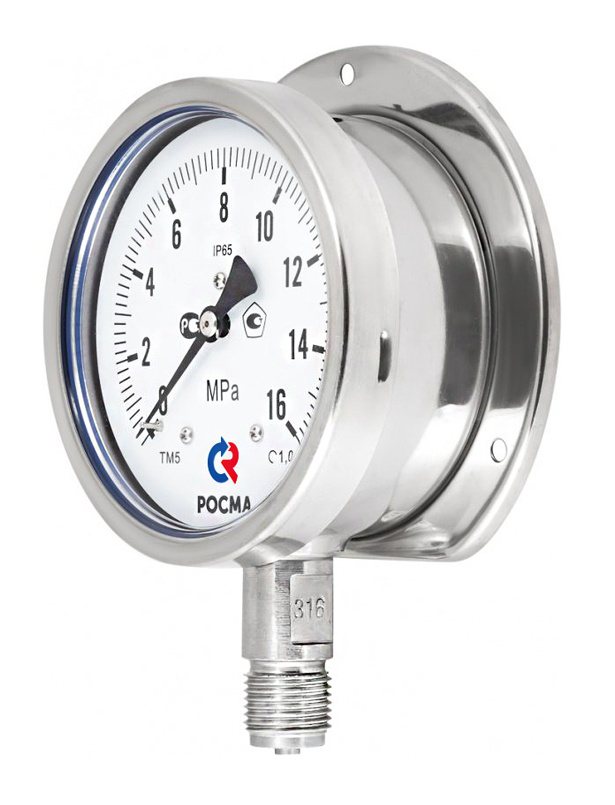

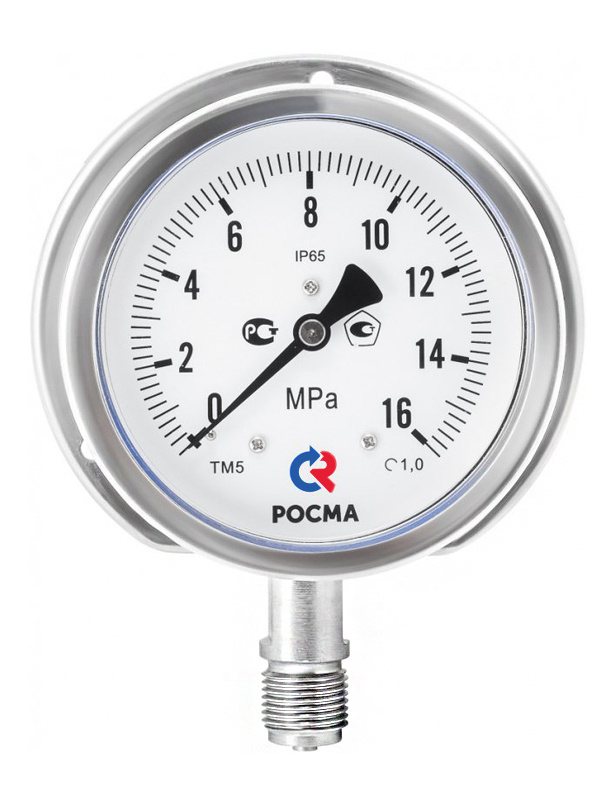

ТМ-521РКТ

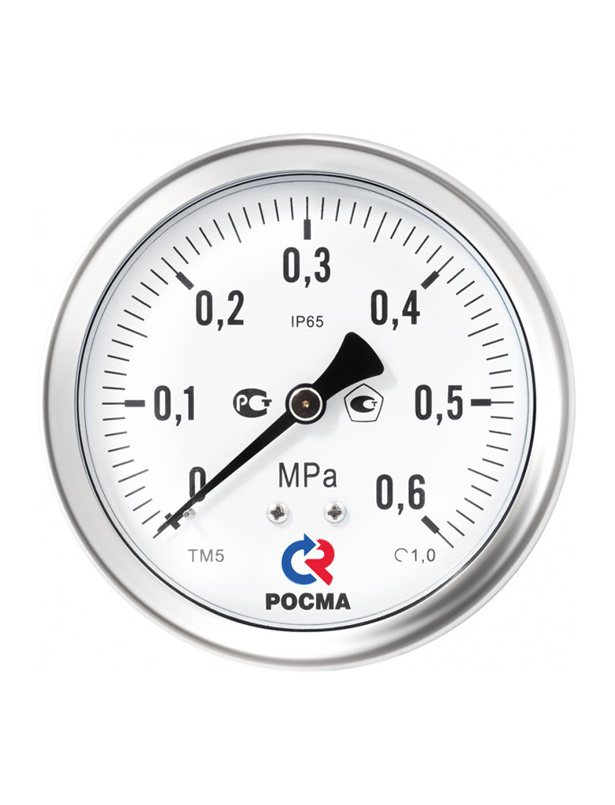

ТМ-521ТЭ

ТМ-521ТЭ контрольная стрелка

ТМ-521ТЭ

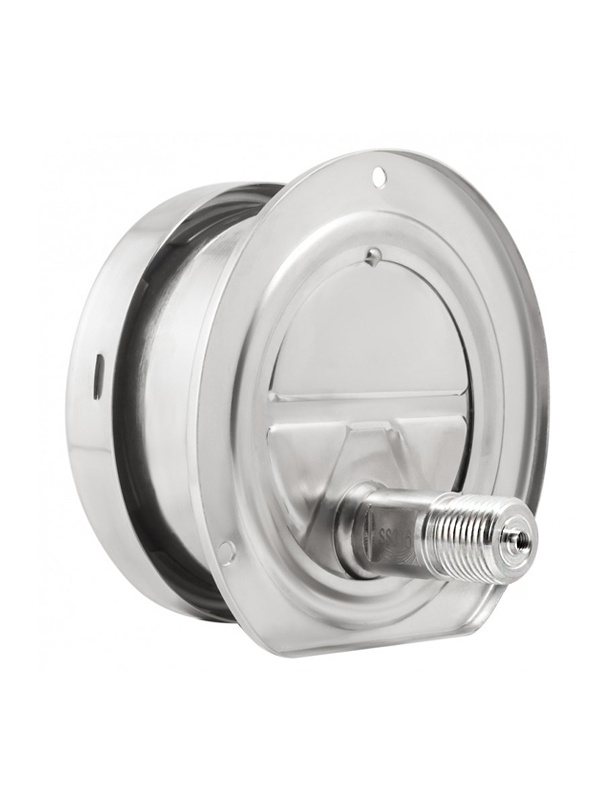

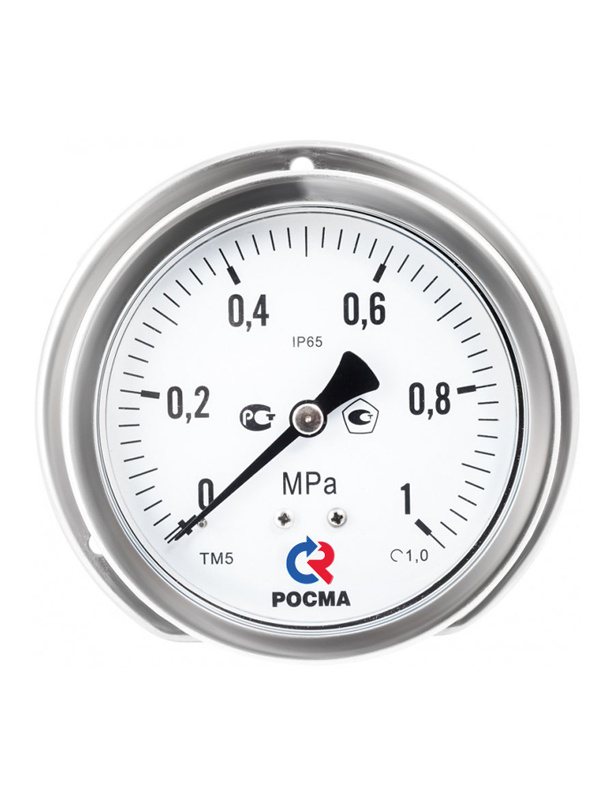

ТМ-521ТЭ Задний фланец

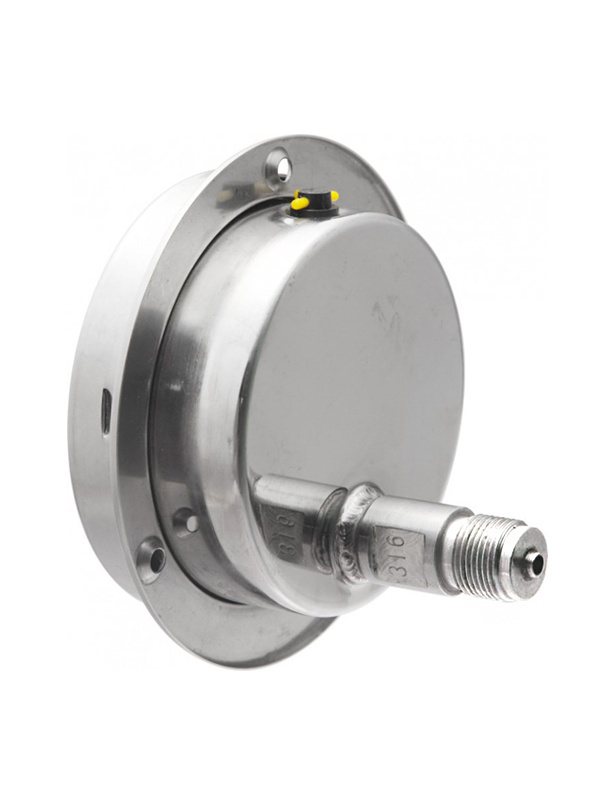

ТМ-521ТЭ Передний фланец

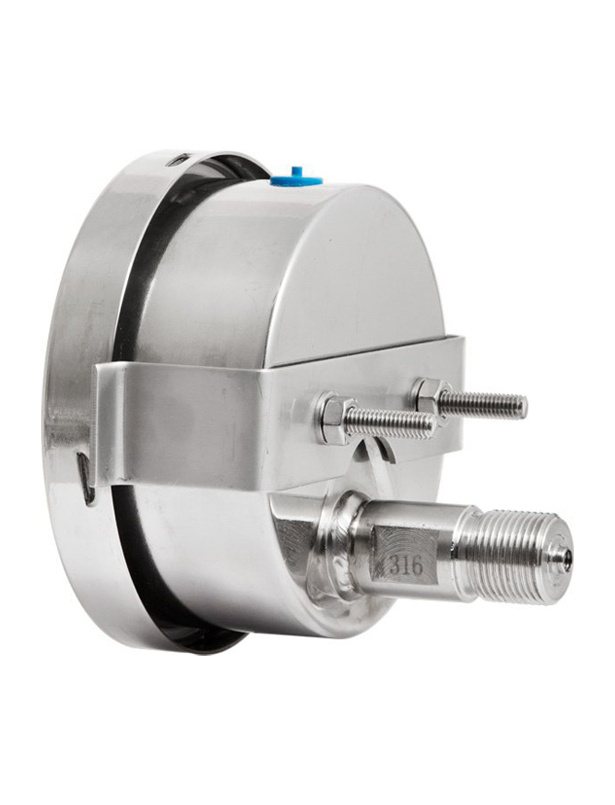

ТМ-521ТЭС

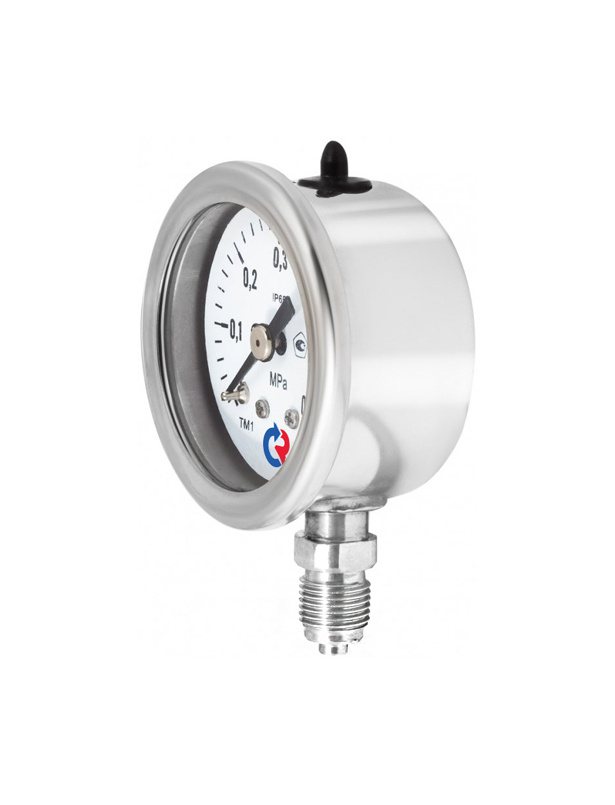

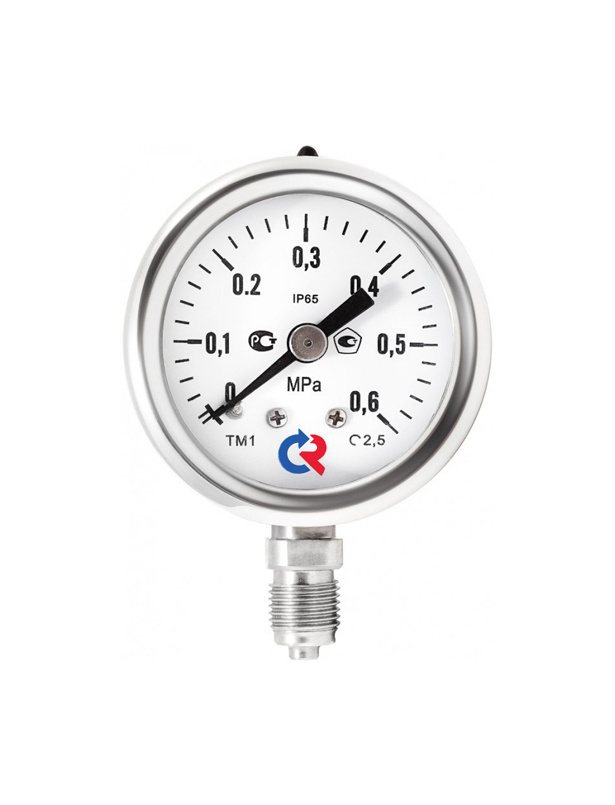

ТМ-121Р

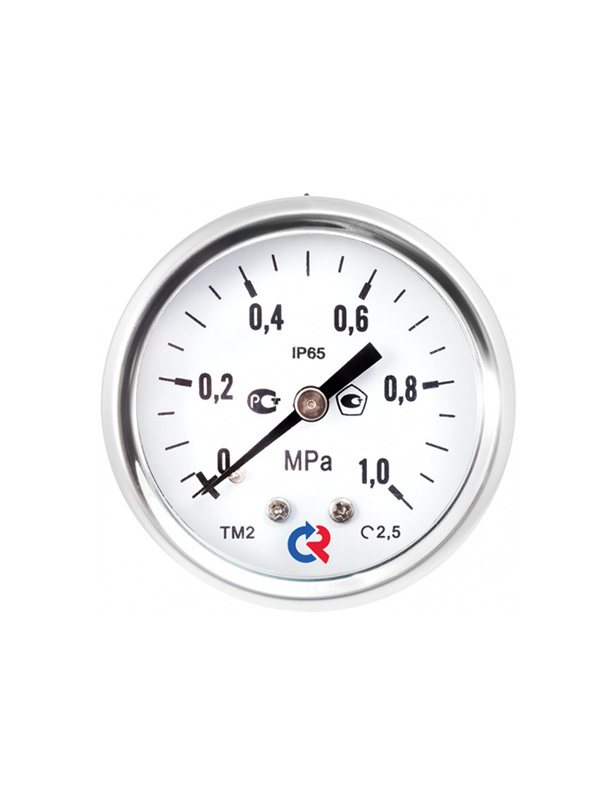

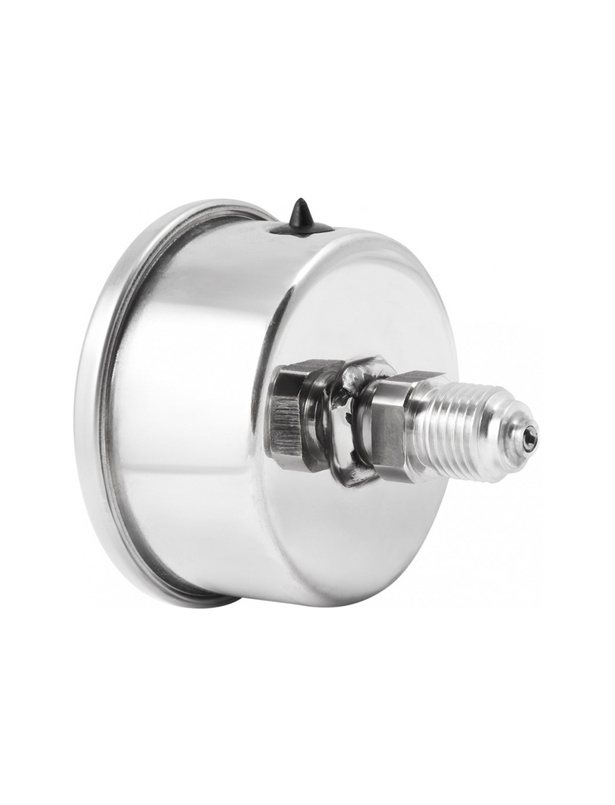

ТМ-221Т

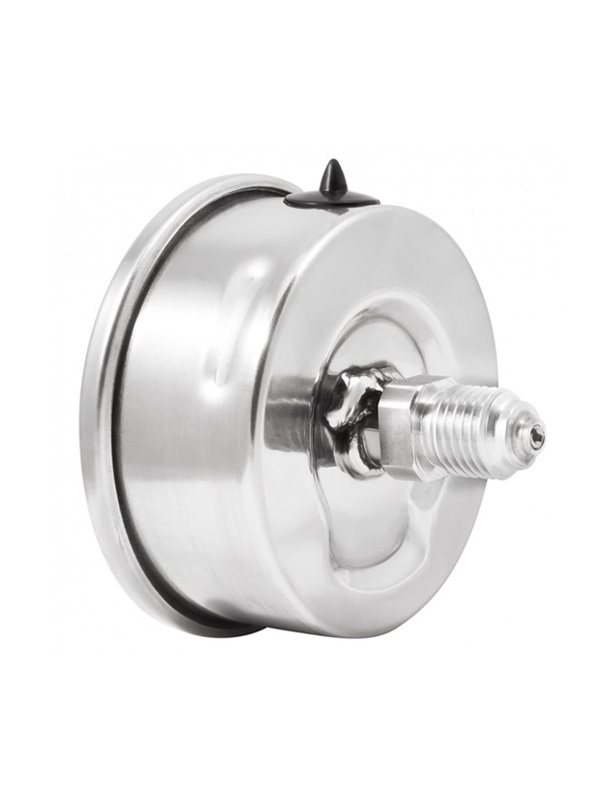

ТМ-321Т

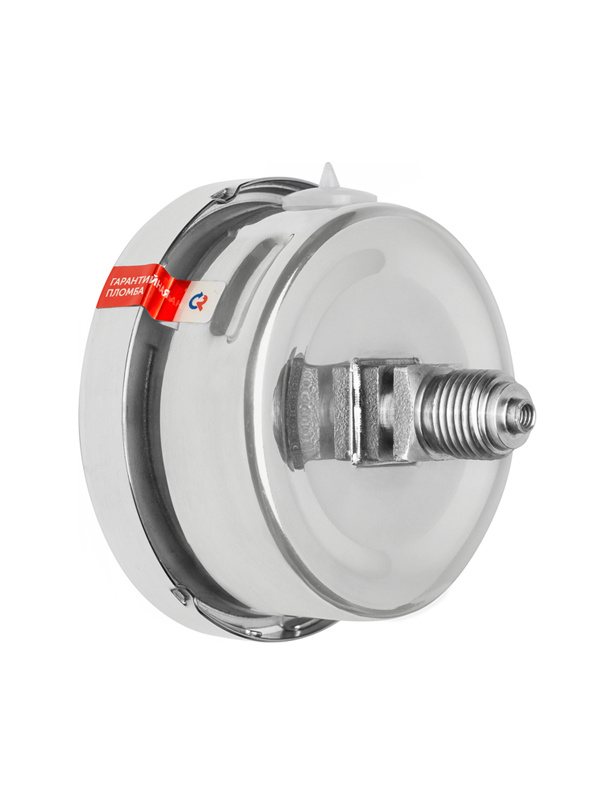

ТМ-321Т Байонет

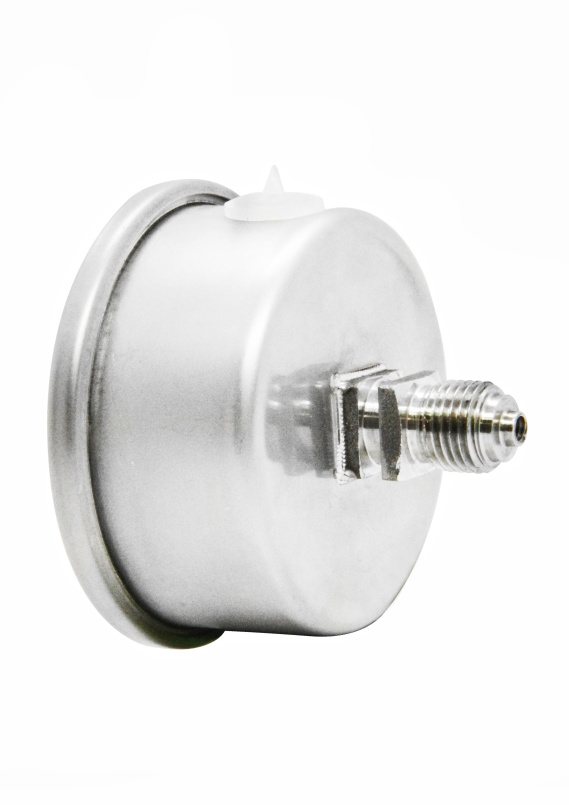

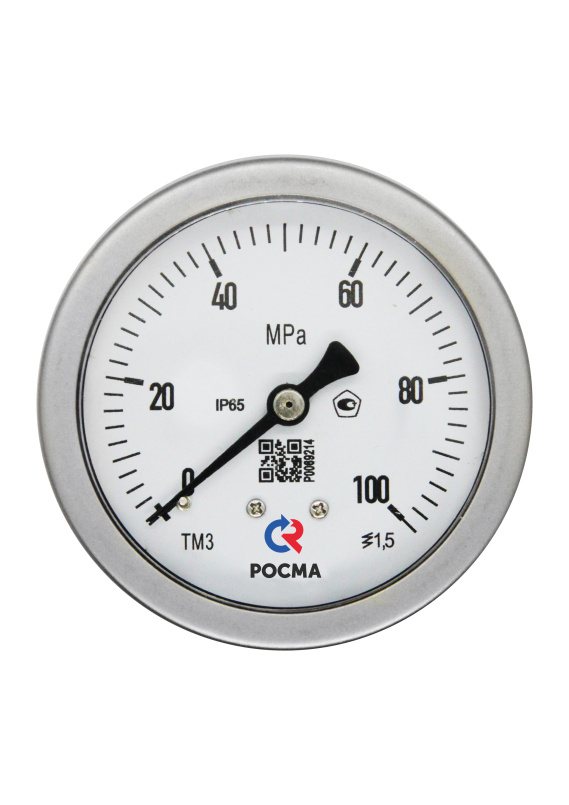

ТМ-321Т 100 МПа

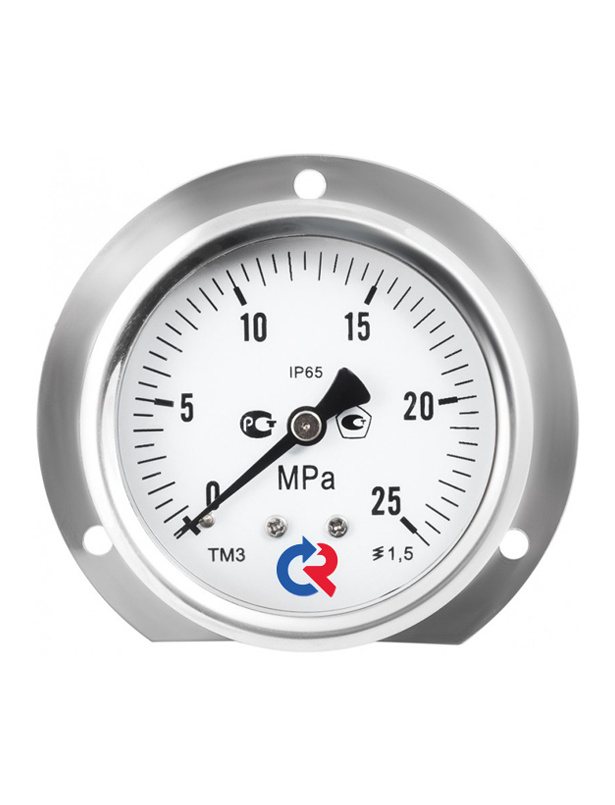

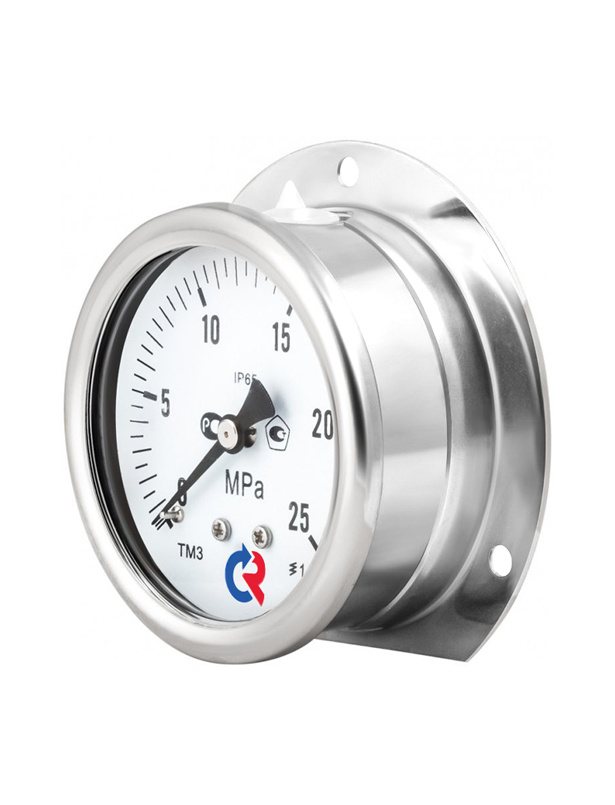

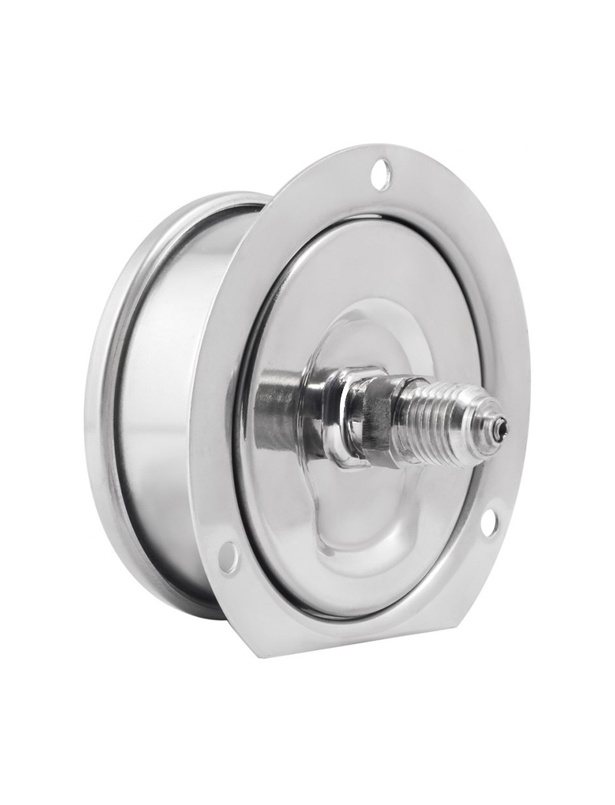

ТМ-321ТКТ

ТМ-321Т Скоба

ТМ-321Т Скоба 2

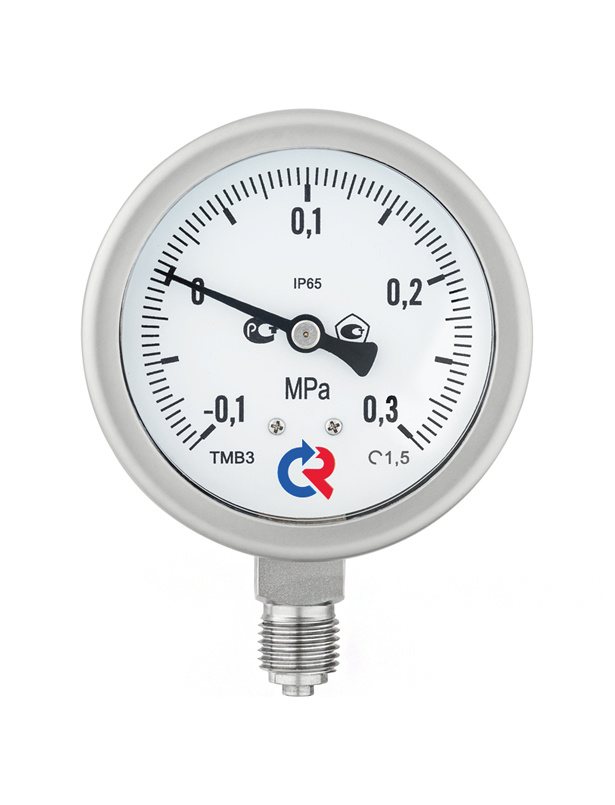

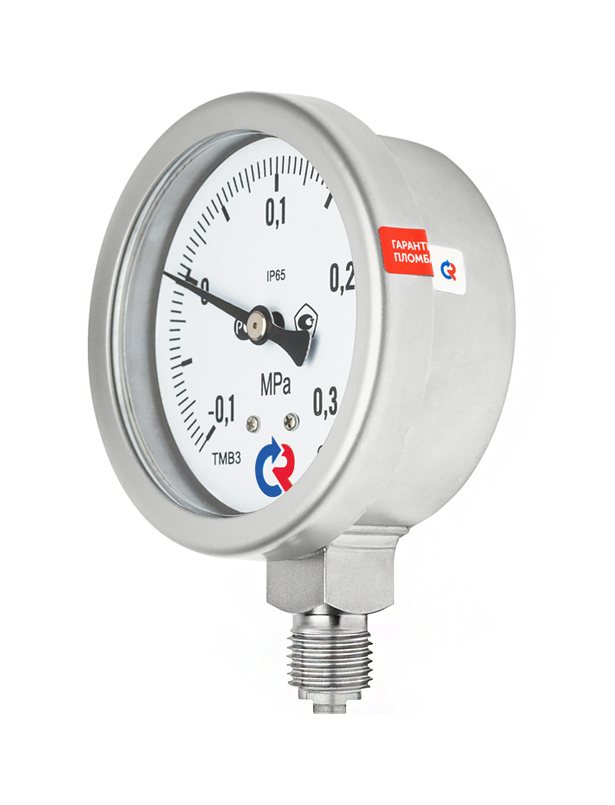

ТМ-321Р Байонет

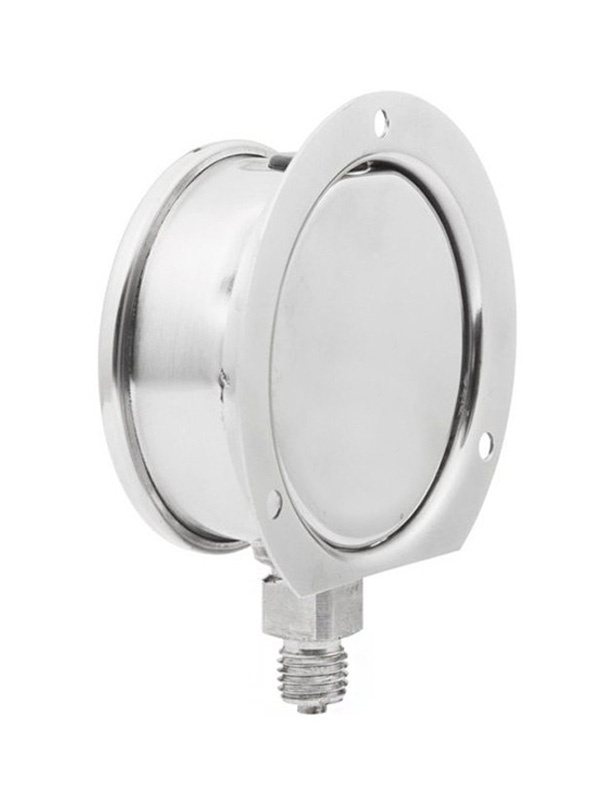

ТМ-321РКТ

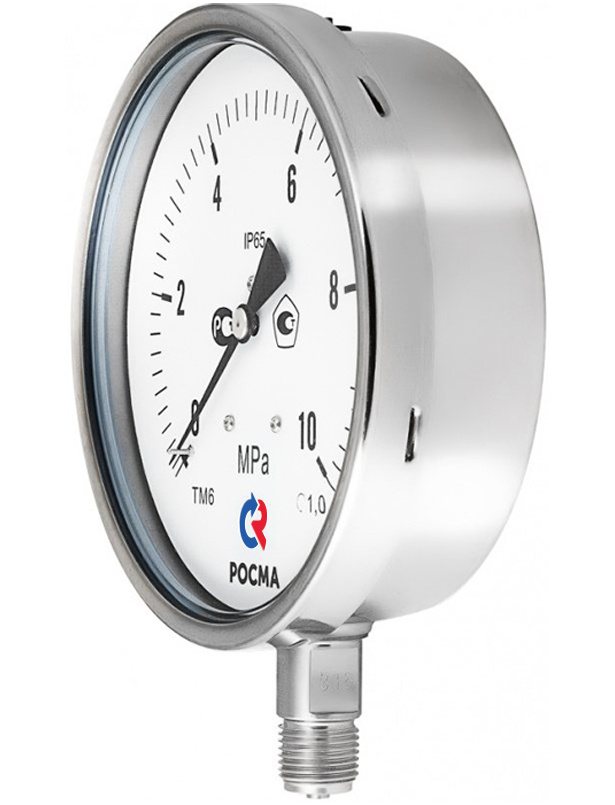

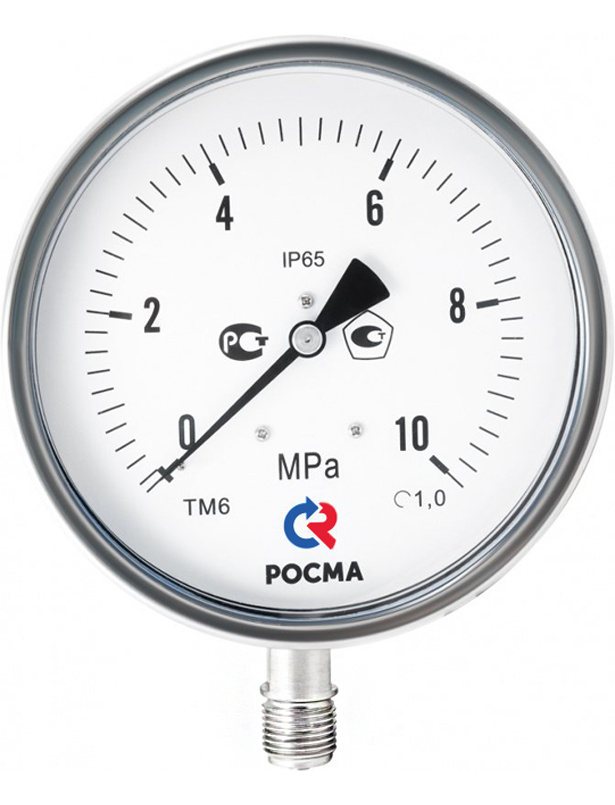

ТМ-621Р

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Купить

Тут будут Монтаж и эксплуатация

Тут будут Документы

Тут будет Карта заказа

Коррозионностойкие виброустойчивые

Тип	Диаметр корпуса	Класс точности	Резьба присоединения	Присоединение (расположение штуцера)	Диапазон показаний давлений, МПа	Цена с НДС, руб.
ТМ-121Р	40	2,5	G⅛ / М10×1	Радиальное	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	1491
ТМ-121Р	40	2,5	G⅛ / М10×1	Радиальное	0…16 / 25 / 40	1830
ТМ-121Т	40	2,5	G⅛ / М10×1	Осевое	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	1681
ТМ-121Т	40	2,5	G⅛ / М10×1	Осевое	0…16 / 25 / 40	1847
ТМ-221Р	50	2,5	G¼ / М12×1,5	Радиальное	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	1966
ТМ-221Р	50	2,5	G¼ / М12×1,5	Радиальное	0…16 / 25 / 40	2103
ТМ-221Т	50	2,5	G¼ / М12×1,5	Осевое	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	2067
ТМ-221Т	50	2,5	G¼ / М12×1,5	Осевое	0…16 / 25 / 40	2204
ТМ-321Р	63	1,5	G¼ / М12×1,5	Радиальное	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	1639
ТМ-321Р	63	1,5	G¼ / М12×1,5	Радиальное	0…16 / 25 / 40 / 60	1740
ТМ-321Р	63	1,5	G¼ / М12×1,5	Радиальное	0…100	3455
ТМ-321Т	63	1,5	G¼ / М12×1,5	Осевое	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	1925
ТМ-321Т	63	1,5	G¼ / М12×1,5	Осевое	0…16 / 25 / 40 / 60	2008
ТМ-321Т	63	1,5	G¼ / М12×1,5	Осевое	0…100	3640
ТМ-521Р	100	1,0	G½ / М20×1,5	Радиальное	0…0,06	4913
ТМ-521Р	100	1,0	G½ / М20×1,5	Радиальное	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	4620
ТМ-521Р	100	1,0	G½ / М20×1,5	Радиальное	0…16 / 25 / 40 / 60	4850
ТМ-521Р	100	1,0	G½ / М20×1,5	Радиальное	0…100	5708
ТМ-521ТЭ	100	1,0	G½ / М20×1,5	Эксцентрическое	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	4790
ТМ-521ТЭ	100	1,0	G½ / М20×1,5	Эксцентрическое	0…16 / 25 / 40 / 60	4930
ТМ-521ТЭ	100	1,0	G½ / М20×1,5	Эксцентрическое	0…100	5572
ТМ-621Р	150	1,0	G½ / М20×1,5	Радиальное	0…0,06	5710
ТМ-621Р	150	1,0	G½ / М20×1,5	Радиальное	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	5620
ТМ-621Р	150	1,0	G½ / М20×1,5	Радиальное	0…16 / 25 / 40 / 60	5670
ТМ-621Р	150	1,0	G½ / М20×1,5	Радиальное	0…100	6427
ТМ-621ТЭ	150	1,0	G½ / М20×1,5	Эксцентрическое	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	6090
ТМ-621ТЭ	150	1,0	G½ / М20×1,5	Эксцентрическое	0…16 / 25 / 40 / 60	6120
ТМ-621ТЭ	150	1,0	G½ / М20×1,5	Эксцентрическое	0…100	7176

Дополнительные опции

Наименование услуги	Цена с НДС, руб.
Указатель предельных значений (нержавеющая сталь)	110
Свидетельство о поверке к нумерованному прибору	100
Индивидуальный паспорт на нумерованный прибор	100
Первичная заводская поверка	Бесплатно
Периодическая поверка	140
Задний фланец, с установкой	180/130
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	40/50
Исполнение штуцера с резьбой NPT	+10% к стоимости прибора
