Тип ТМ (ТВ, ТМВ), серия 20. Промышленный манометр в корпусе из нержавеющей стали с возможностью гидрозаполнения (виброустойчивый). Применяется для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты прибора IP65.

При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом

Прибор поставляется "сухой" (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от -20 до +60 °C, силиконом — от -60 до +60 °C.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.

Развернуть описание

Диаметр корпуса, мм

50, 63, 100, 150

Циферблат

Алюминий, шкала черная на белом фоне

Класс точности

Ø50 — 2,5 | Ø63 — 1,5 | Ø100, 150, 160 — 1,0

Стекло

Органическое

Штуцер манометра

Медный сплав

Диапазон показаний давлений, МПа

ТМ — 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | ТВ — −0,1…0 | ТМВ — −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Диапазон рабочих температур, °C

−50…+150 (без заполнения) −20…+100 (с заполнением глицерином ПК-94) −50…+150 (с заполнением силиконом ПМС-50)

Присоединение

Радиальное / осевое / эксцентрическое

Корпус

IP65, нержавеющая сталь 08Х18Н10 Опция: IP66 (Ø100, 150, 160)

Кольцо

Нержавеющая сталь 08Х18Н10 Ø100, 150, 160 — байонетное Ø50, 63 — завальцованное Ø63 — байонетное (опция)

Межповерочный интервал

2 года

Чувствительный элемент манометрической части, трибко-секторный механизм, клапан

Медный сплав

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150-69

Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008 ГОСТ 2405–88

Развернуть список

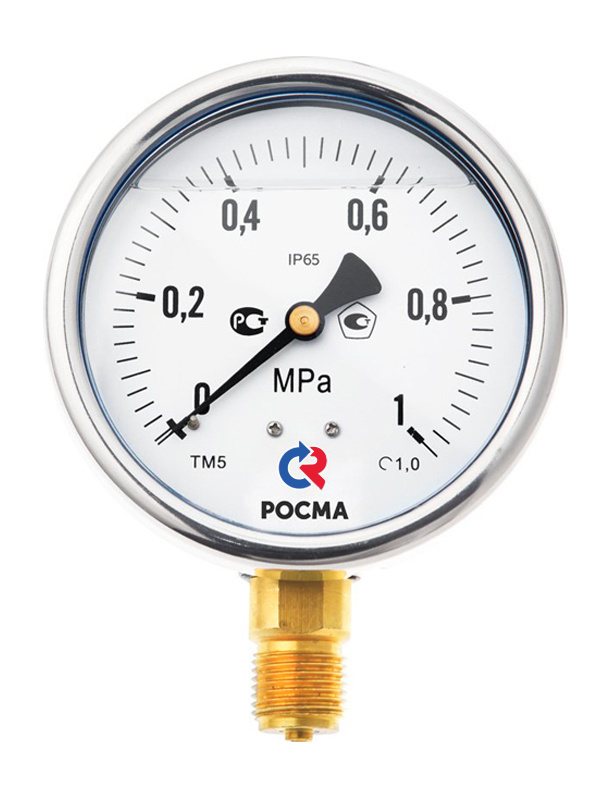

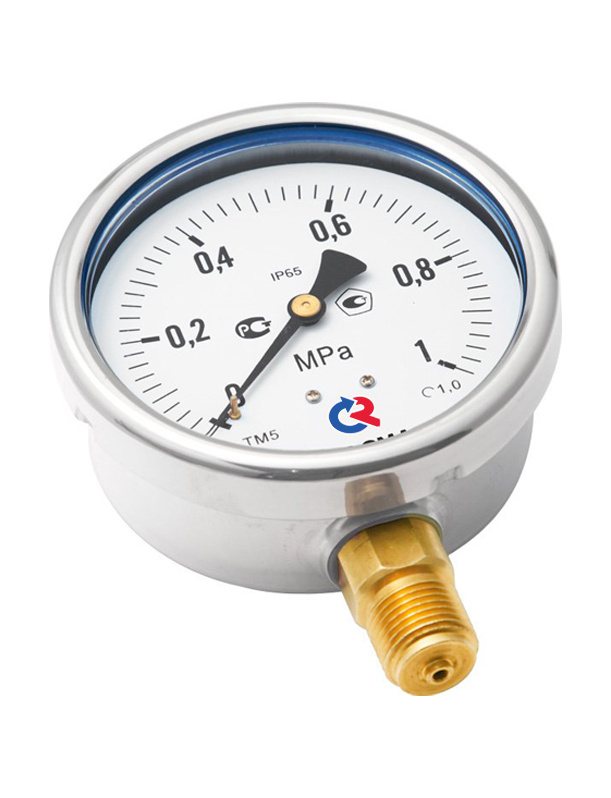

ТМ-520Р

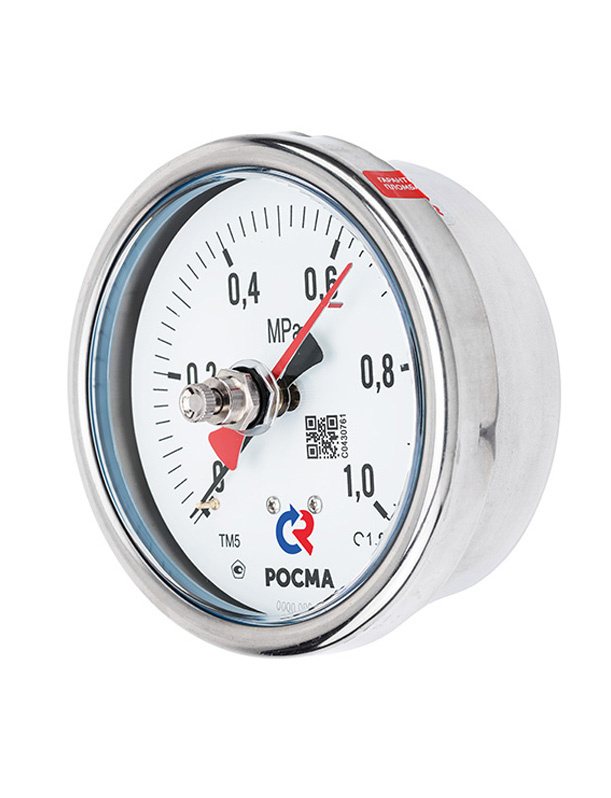

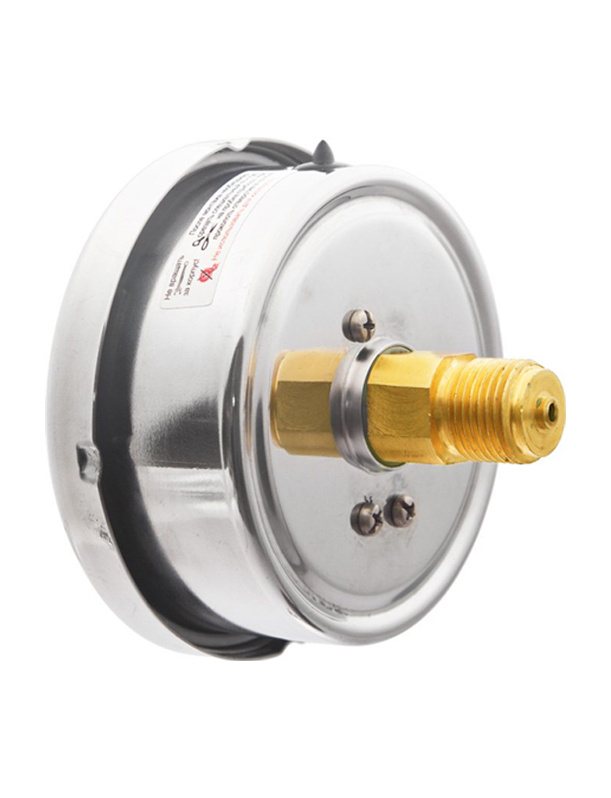

ТМ-520Т

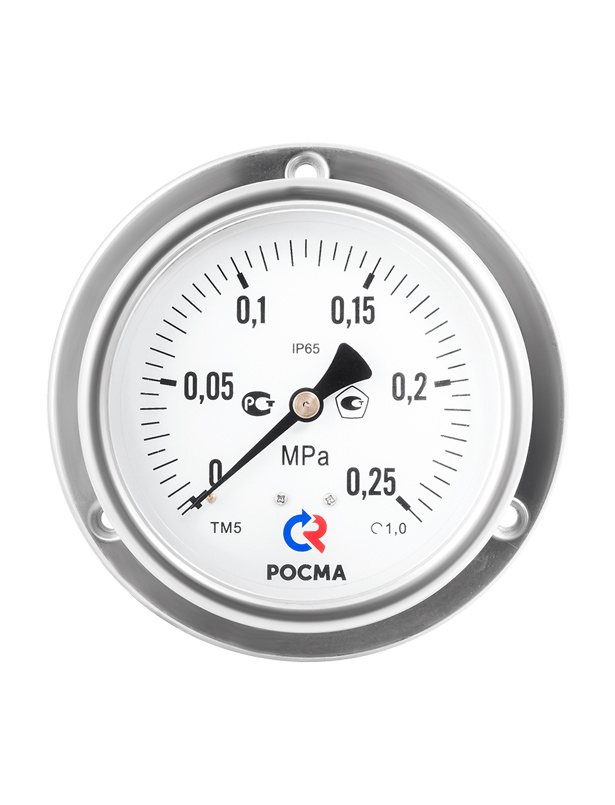

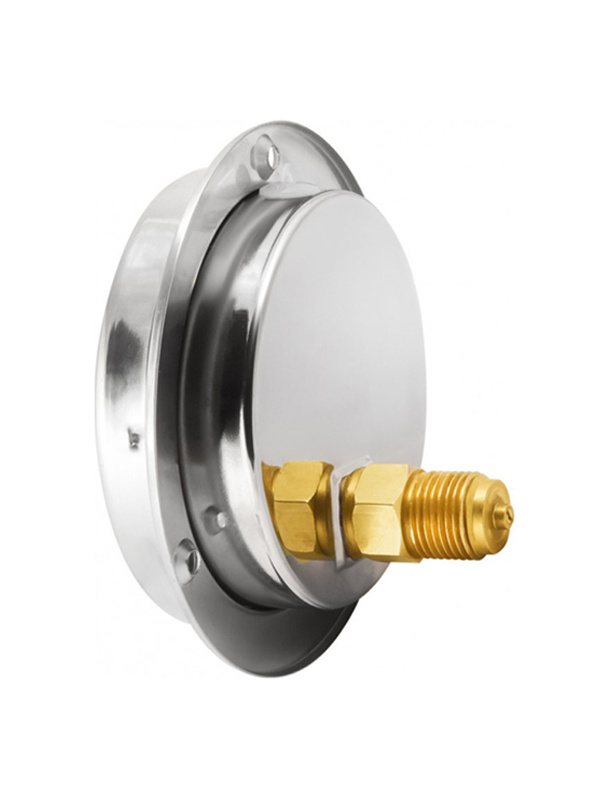

ТМ-520ТЭКП

ТМ-520ТЭ

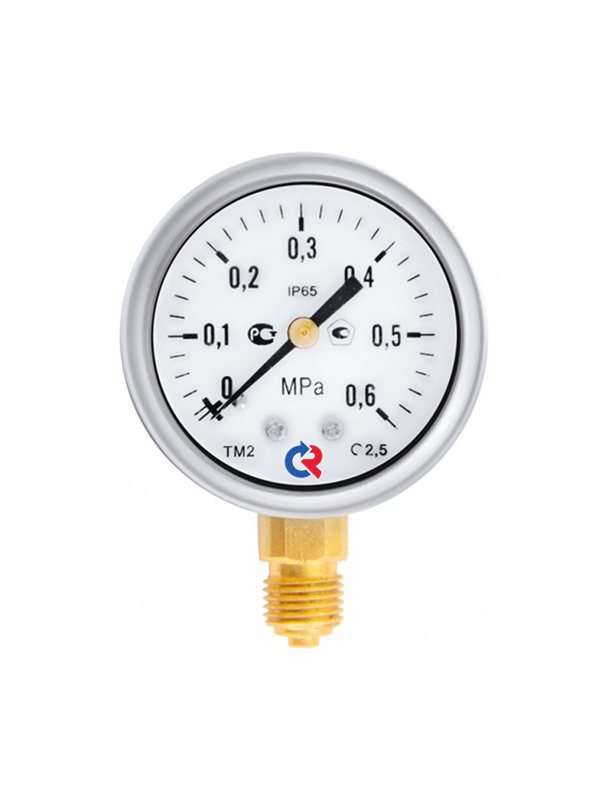

ТМ-220Р

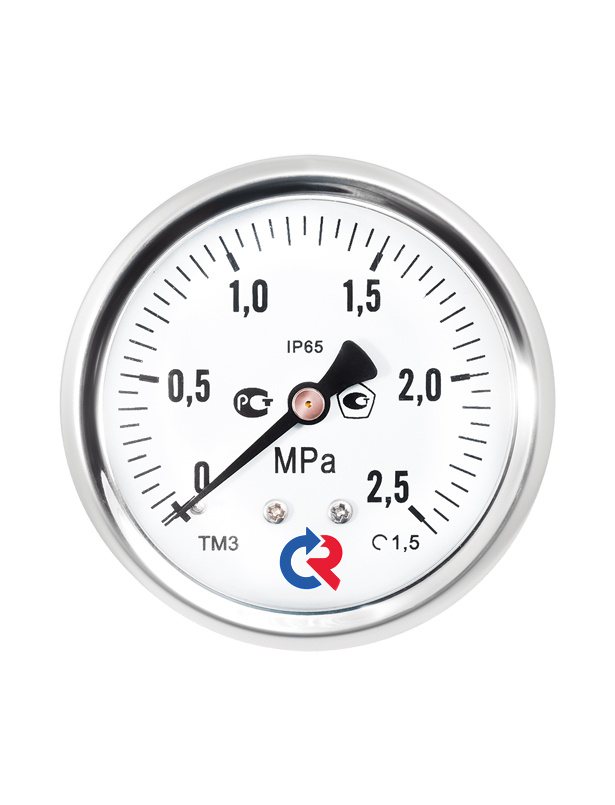

ТМ-320Т

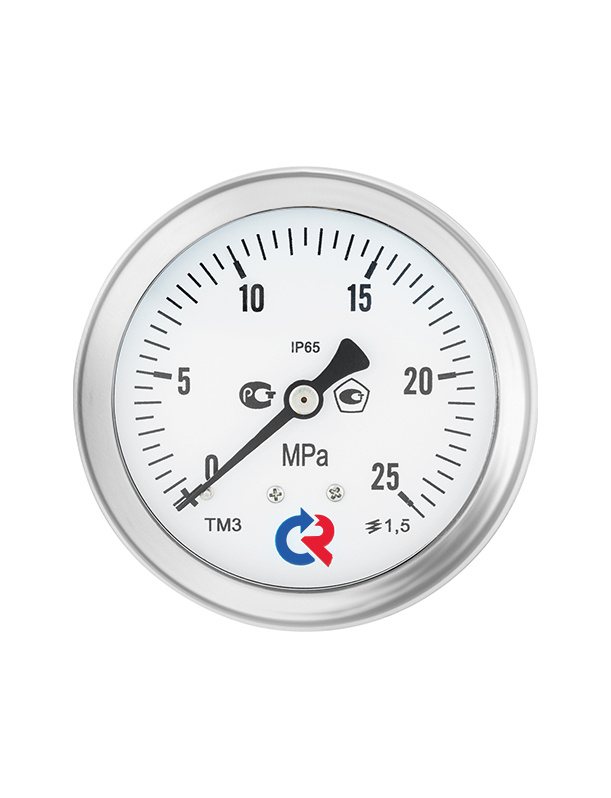

ТМ-320Т Байонет

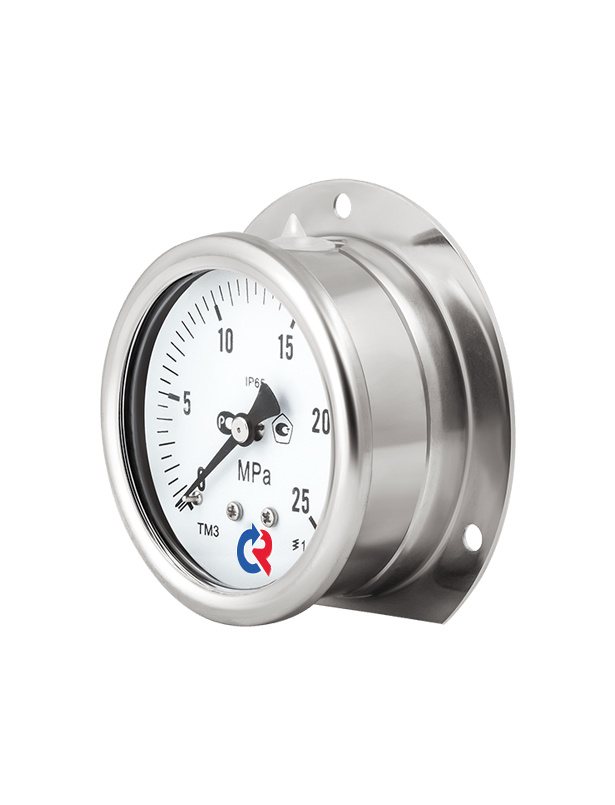

ТМ-320ТКТ

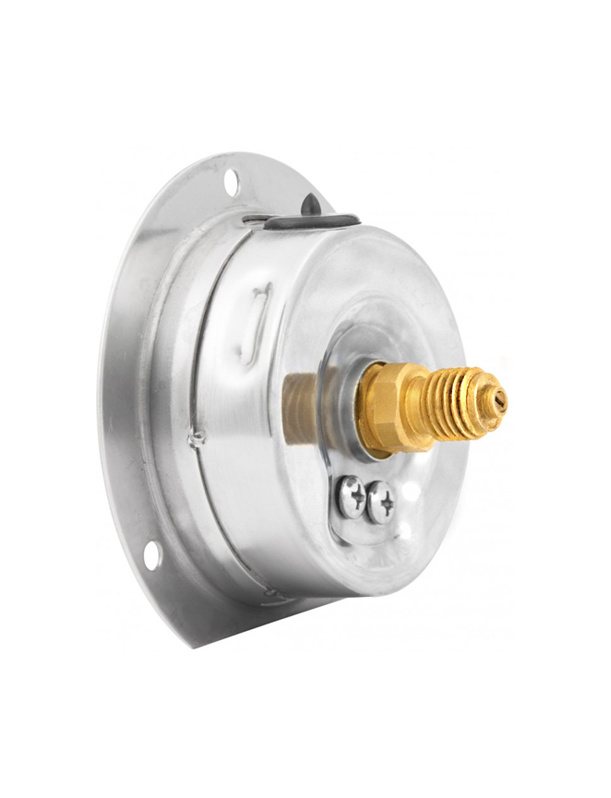

ТМ-320ТКП

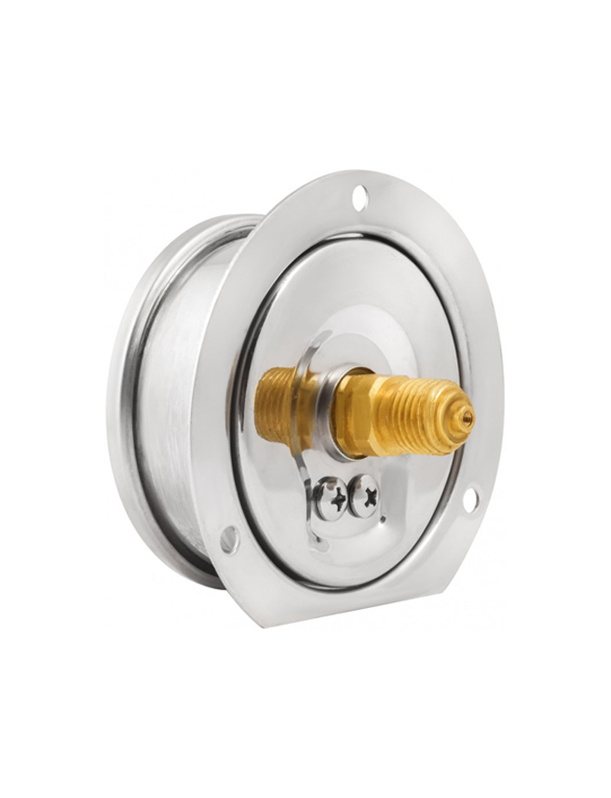

ТМ-320Т Скоба

ТМ-320Т Скоба тип2

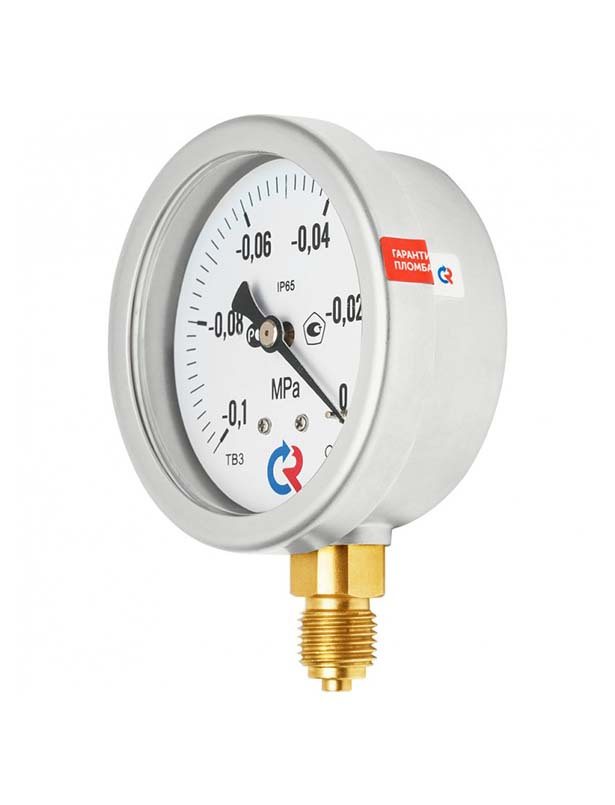

ТВ-320Р Байонет

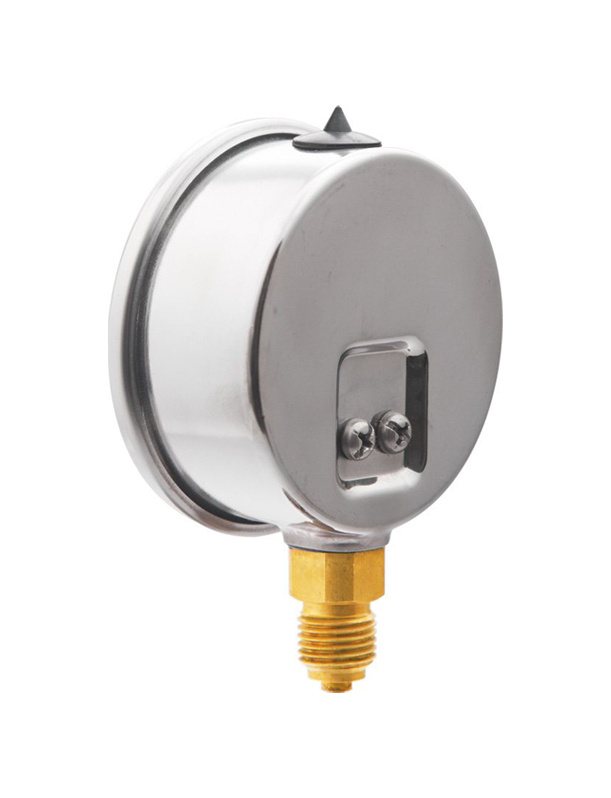

ТМ-320Р

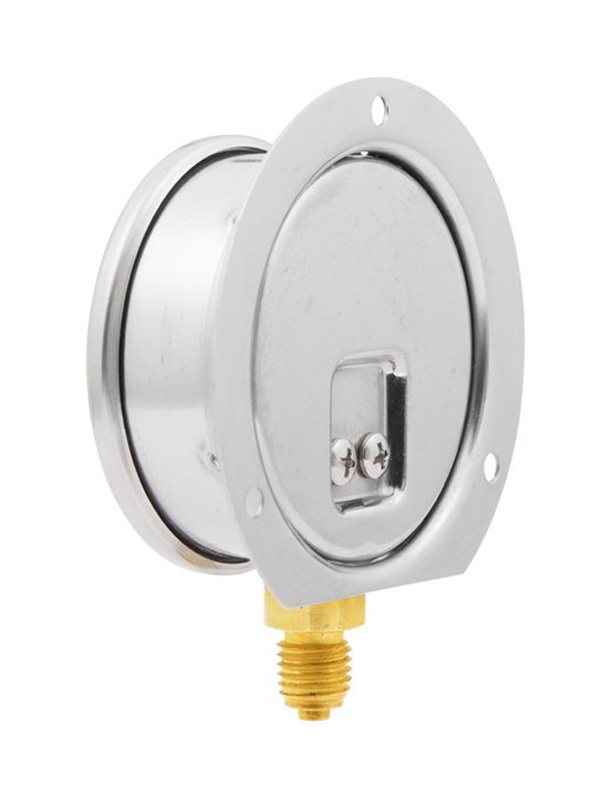

ТМ-320РКТ

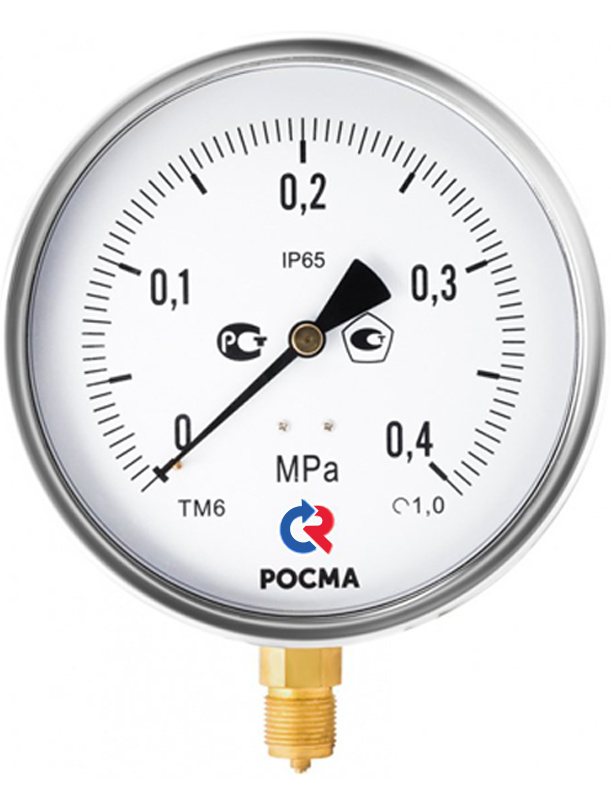

ТМ-620Р

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Купить

Тут будут Монтаж и эксплуатация

Тут будут Документы

Тут будет Карта заказа

Виброустойчивые

Тип	Диаметр корпуса	Класс точности	Резьба присоединения	Присоединение (расположение штуцера)	Диапазон показаний давлений, МПа	Цена с НДС, руб.
Тип	Диаметр корпуса	Класс точности	Резьба присоединения	Присоединение (расположение штуцера)	Диапазон показаний давлений, МПа	осевое	осевое байонет	осевое или эксцентрическое	радиальное	радиальное байонет
ТМ-220	50	2,5	G¼	Радиальное / осевое	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	1028	-	-	903	-
ТМ-220	50	2,5	G¼	Радиальное / осевое	0…16 / 25 / 40	1045	-	-	921	-
ТМ-320	63	1,5	G¼ / М12×1,5	Радиальное / осевое	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	1099	1117	-	909	974
ТМ-320	63	1,5	G¼ / М12×1,5	Радиальное / осевое	0…16 / 25 / 40 / 60	1117	1140	-	939	1034
ТМ-320	63	1,5	G¼ / М12×1,5	Радиальное	0…100	-	-	-	1925	-
ТМ-520	100	1,0	G½ / М20×1,5	Радиальное / осевое или эксцентрическое	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	-	-	2917	2804	-
ТМ-520	100	1,0	G½ / М20×1,5	Радиальное / осевое или эксцентрическое	0…16 / 25 / 40 / 60	-	-	3107	2976	-
ТМ-620	150	1,0	G½ / М20×1,5	Радиальное	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	-	-	-	5156	-
ТМ-620	150	1,0	G½ / М20×1,5	Радиальное	0…16 / 25 / 40 / 60	-	-	-	5370	-

Дополнительные опции

Наименование услуги	Цена с НДС, руб.
Указатель предельных значений (нержавеющая сталь)	ТМ (ТВ, ТМВ)-520, -620 — 110
Свидетельство о поверке к нумерованному прибору	100
Индивидуальный паспорт на нумерованный прибор	100
Первичная заводская поверка	Бесплатно
Периодическая поверка	140
Ремонт	315
Очистка прибора от загрязнений (мазут, краска и пр.)	Индивидуально
Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-С21)	ТМ (ТМВ)-520, -620 — 230 \| ТМ (ТМВ)-520, -620 + рукав — 500
Объединение с разделителем (РМ-К11, РМ-М31)	ТМ-520, -620 — 310
Задний фланец, с установкой	ТМ (ТВ, ТМВ)-320Р, -320Т — 90 \| ТМ (ТВ, ТМВ)-520Р, -520Т — 250 \| ТМ (ТВ, ТМВ)-620Р — 435
Передний фланец, с установкой	ТМ (ТВ, ТМВ)-320Р, -320Т — 90 \| ТМ (ТВ, ТМВ)-520Т — 340 \| ТМ (ТВ, ТМВ)-620Т — 460
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	ТМ (ТВ, ТМВ)-520, -620 — 40/50 \| ТМ (ТВ, ТМВ)-220, -320 — 165 / 175
Исполнение штуцера с резьбой NPT	+10% к стоимости прибора
Индивидуальная шкала	+10% к стоимости прибора
Обезжиривание прибора под кислород (+ знак О2 на циферблате)	ТМ (ТВ, ТМВ) без гидрозаполнения, кроме ТМ (ТВ, ТМВ)-220, -320 — 160 \| ТМ (ТВ, ТМВ)-220, -320 — 320
Нанесение на циферблат «NH3» и пр. знаков	ТМ (ТВ, ТМВ), кроме ТМ (ТВ, ТМВ)-320 — 25 \| ТМ (ТВ, ТМВ)-220, -320 — 165
Безопасное стекло (триплекс), с установкой	ТМ (ТВ, ТМВ)-520 — 300 \| ТМ (ТВ, ТМВ)-620 — 375

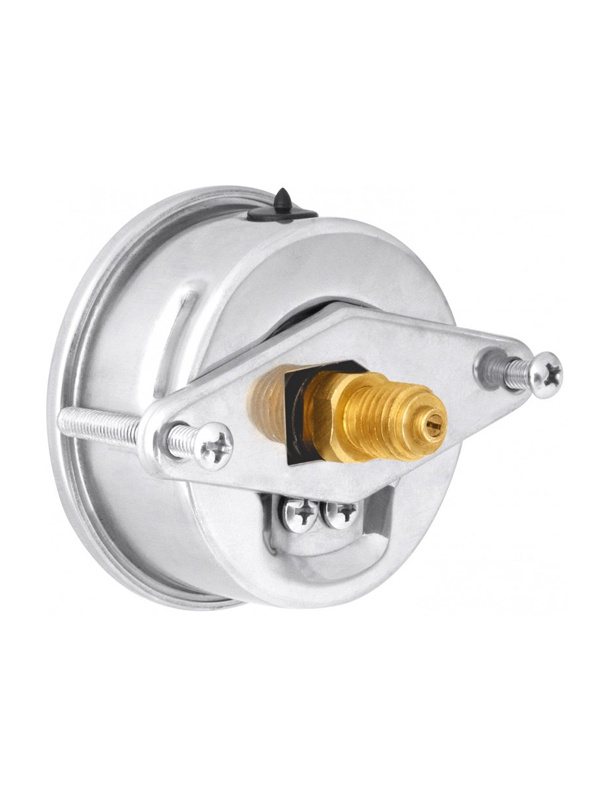

Скоба, тип 1 (прямая)	ТМ (ТВ, ТМВ)-220Т, -320Т — 100
Скоба, тип 2 (баттерфляй)	ТМ (ТВ, ТМВ)-320Т — 130
Скоба, с установкой	ТМ (ТВ, ТМВ)-520Т — 180 \| ТМ (ТВ, ТМВ)-620Т — 300
Контрольная стрелка, с установкой	845
Исполнение корпуса с IP66	+10% к стоимости прибора
