С повышенным классом точности

Все Манометры

Тип ТМ (ТВ, ТМВ), серия 10. Манометры общетехнические с повышенным классом точности предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.

Развернуть описание

Диаметр корпуса, мм

63, 100, 150

Циферблат

Алюминий, шкала черная на белом фоне

Класс точности

1,5 / 1,0

Стекло

Минеральное

Штуцер манометра

Медный сплав

Диапазон показаний давлений, МПа

ТМ — 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 ТВ −0,1…0 ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Диапазон рабочих температур, °C

Окружающая среда: −60…+60 Измеряемая среда: −50…+150

Присоединение

Радиальное / осевое

Корпус

Ø63 — IP40 Ø100, 150, 160 — IP40 (IP54 под заказ) Сталь 10, цвет черный

Кольцо

Сталь 10, цвет черный

Межповерочный интервал

2 года

Чувствительный элемент манометрической части, трибко-секторный механизм, клапан

Медный сплав

Климатическое исполнение

Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150-69

Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008 ГОСТ 2405–88

Развернуть список

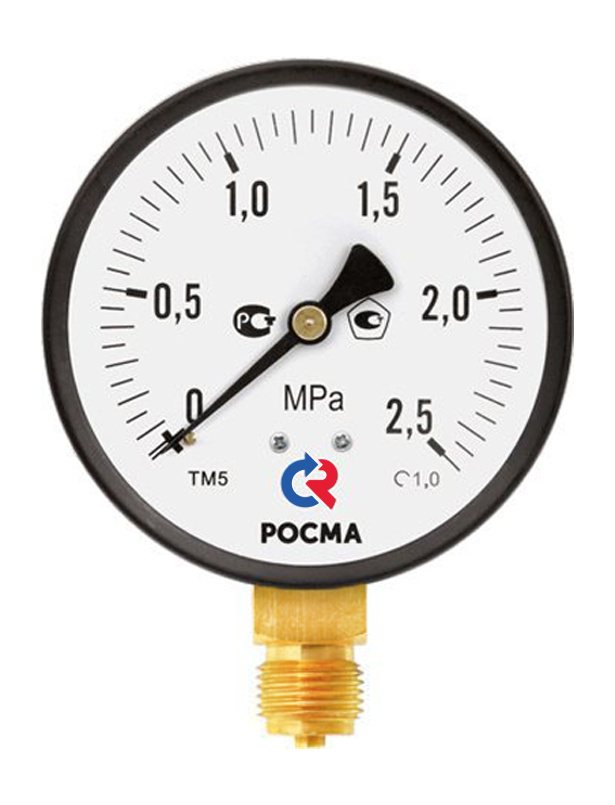

ТМ-510Р кл.т.1,0

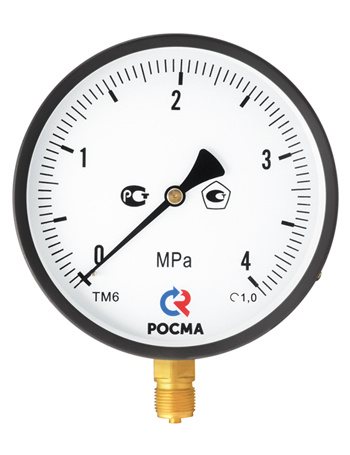

ТМ-610Р кл.т.1,0

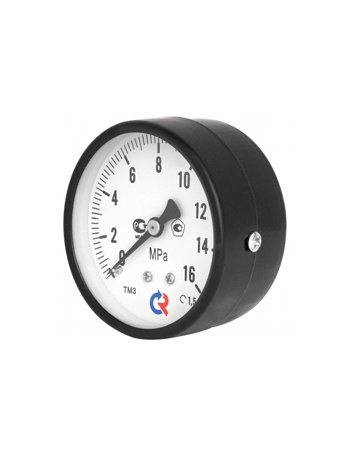

ТМ-310Т кл.т.1,5

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Купить

Тут будут Монтаж и эксплуатация

Тут будут Документы

Тут будет Карта заказа

С повышенным классом точности

Тип	Диаметр корпуса	Класс точности	Резьба присоединения	Присоединение (расположение штуцера)	Диапазон показаний давлений, МПа	Цена с НДС, руб.
ТМ-310Р	63	1,5	G¼ / М12×1,5	Радиальное	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60	558
ТМ-310Р	63	1,5	G¼ / М12×1,5	Радиальное	0…16 / 25 / 40 / 60	582
ТМ-310Т	63	1,5	G¼ / М12×1,5	Осевое	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	618
ТМ-310Т	63	1,5	G¼ / М12×1,5	Осевое	0…16 / 25 / 40 / 60	630
ТМ-510Р	100	1,0	G½ / М20×1,5	Радиальное	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	1164
ТМ-510Р	100	1,0	G½ / М20×1,5	Радиальное	0…16 / 25 / 40 / 60	1420
ТМ-610Р	150	1,0	G½ / М20×1,5	Радиальное	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	1687
ТМ-610Р	150	1,0	G½ / М20×1,5	Радиальное	0…16 / 25 / 40 / 60	1770

Дополнительные опции

Наименование услуги	Цена с НДС, руб.
Указатель предельных значений (нержавеющая сталь)	110
Свидетельство о поверке к нумерованному прибору	100
Индивидуальный паспорт на нумерованный прибор	100
Первичная заводская поверка	Бесплатно
Периодическая поверка	140
Ремонт	255
Очистка прибора от загрязнений (мазут, краска и пр.)	Индивидуально
Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-С21)	ТМ, ТМВ, ТВ — 230 / ТМ, ТМВ, ТВ + рукав — 500
Объединение с разделителем (РМ-К11, РМ-М31)	310
Задний фланец, с установкой	180/130
Передний фланец с кольцом, с установкой	170 / 230
Защитный кожух	45
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	40/50
Демпфер для манометра (внутренний)	20
Исполнение штуцера с резьбой NPT	+10% к стоимости прибора
Индивидуальная шкала	+10% к стоимости прибора
Обезжиривание прибора под кислород (+ знак О2 на циферблате)	160
Нанесение на циферблат «NH3» и пр. знаков	25
