Тип ТМ (ТВ, ТМВ), серия 10. Манометр стандартный используется для измерения избыточного, вакуумметрического или мановакуумметрического давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. При этом рабочая температура измеряемой среды - до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров приборов основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается с помощью специального механизма и вращает стрелку манометра. По типу исполнения манометры производятся с радиальным, осевым или эксцентрическим расположением штуцера. Приборы поставляются без фланца, но в зависимости от конструкции панели, могут комплектоваться передним / задним фланцем (фланцевый манометр) с целью его последующей установки.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.

Развернуть описание

Диаметр корпуса, мм

40 / 50 / 63 / 100 / 150

Циферблат

Алюминий, шкала черная на белом фоне

Класс точности

2,5 / 1,5

Стекло

Минеральное

Диапазон показаний температур, °С

Окружающая среда: −60…+60 Измеряемая среда: −50…+150

Штуцер манометра

Медный сплав (100 МПа — сталь 30 с никелевым покрытием)

Диапазон показаний давлений, МПа

0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100

Диапазон рабочих температур, °C

Окружающая среда: −60…+60 Измеряемая среда: −50…+150

Присоединение

Радиальное — все Ø / Осевое — Ø40, 50, 63, 100 / Эксцентрическое — Ø150, 160

Корпус

IP40, сталь 10, цвет черный

Кольцо

Сталь 10, цвет черный

Чувствительный элемент манометрической части, трибко-секторный механизм, клапан

Медный сплав (100 МПа — сталь 38ХМ)

Климатическое исполнение

Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150-69

Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008 ГОСТ 2405–88

Развернуть список

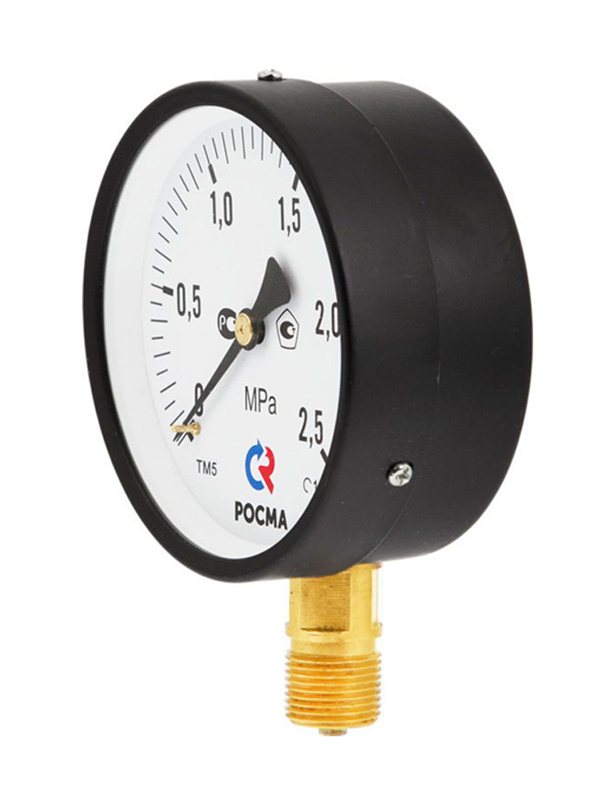

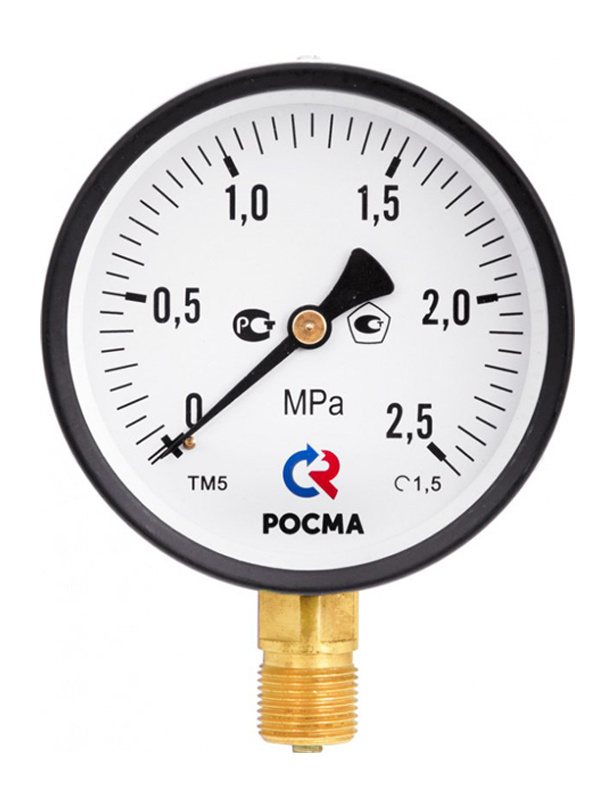

ТМ-510Р

ТМ-510РКТ

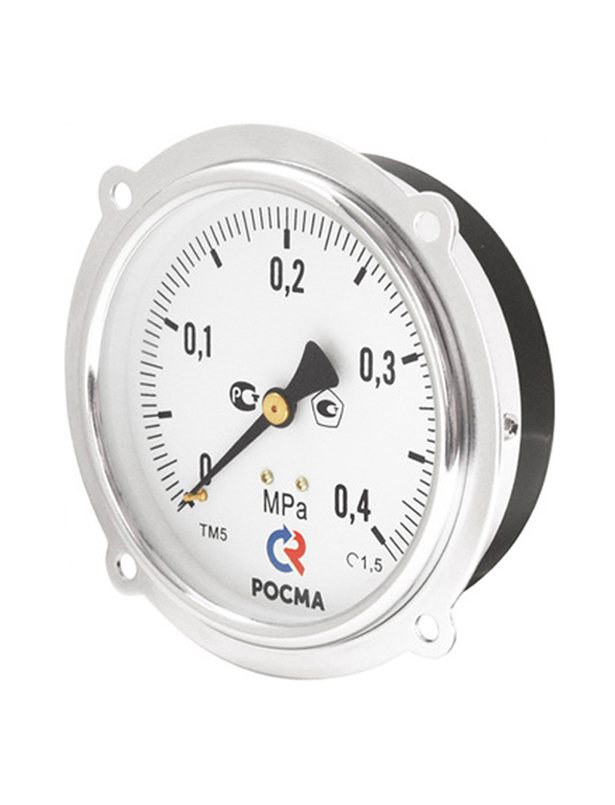

ТМ-510ТКП

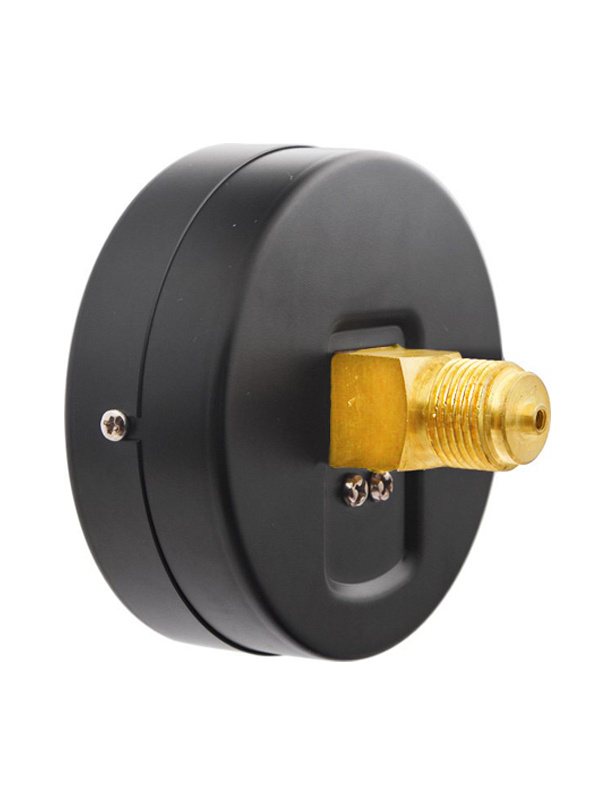

ТМ-510Т

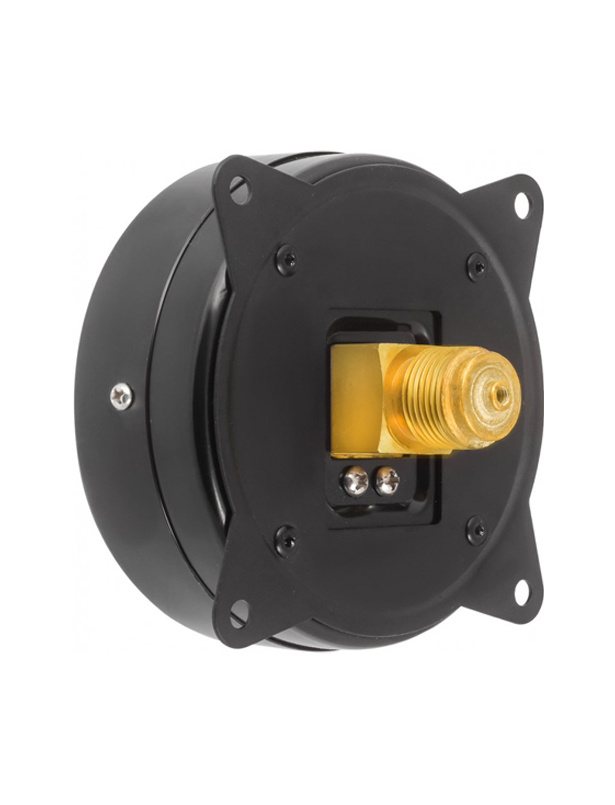

ТМ-510ТКТ

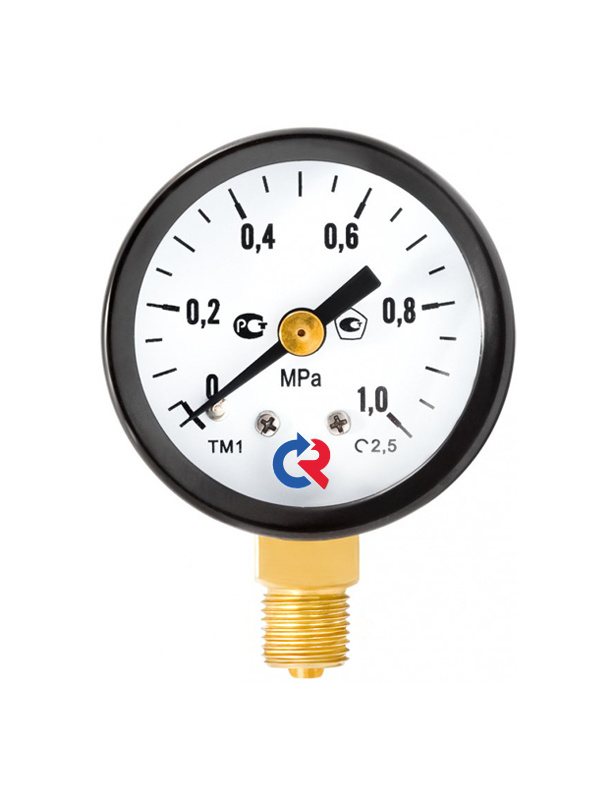

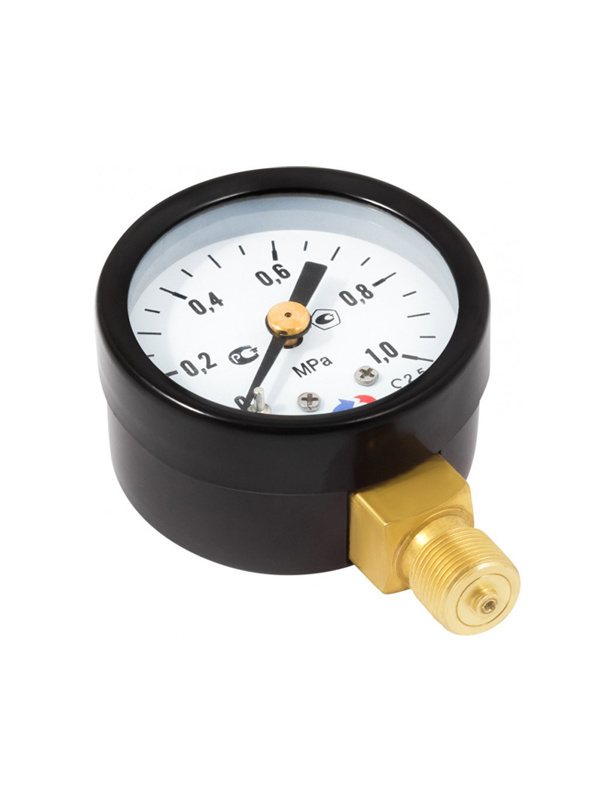

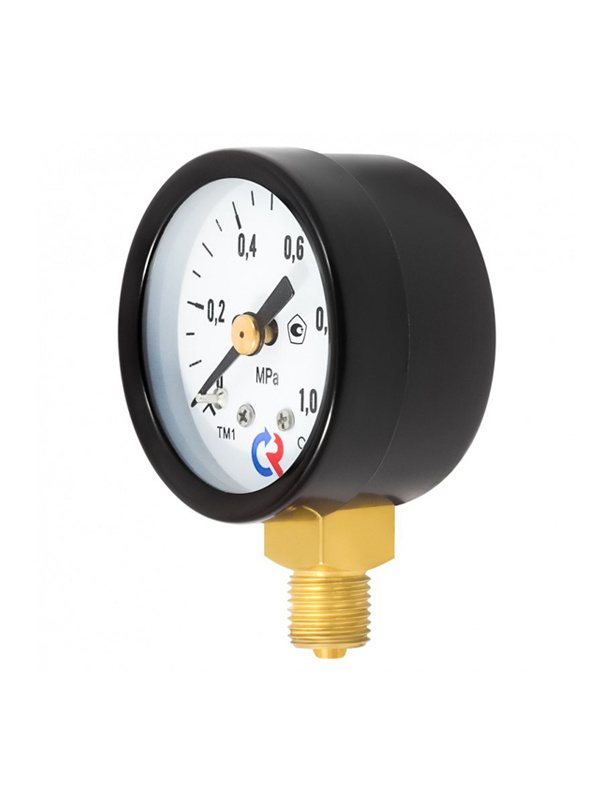

ТМ-110Р

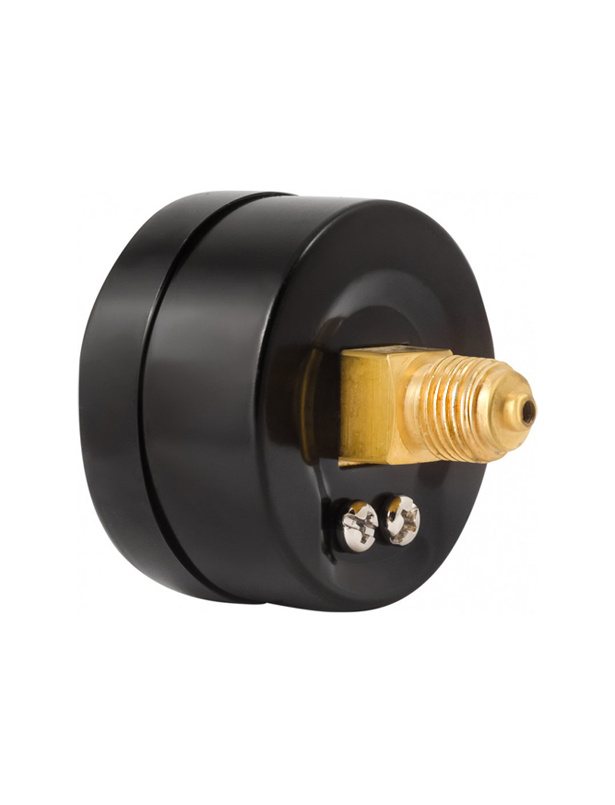

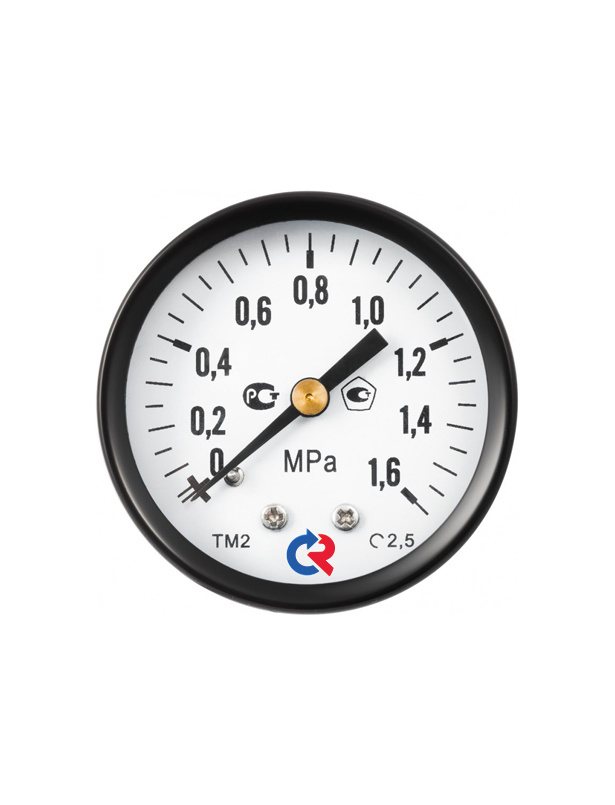

ТМ-210Т

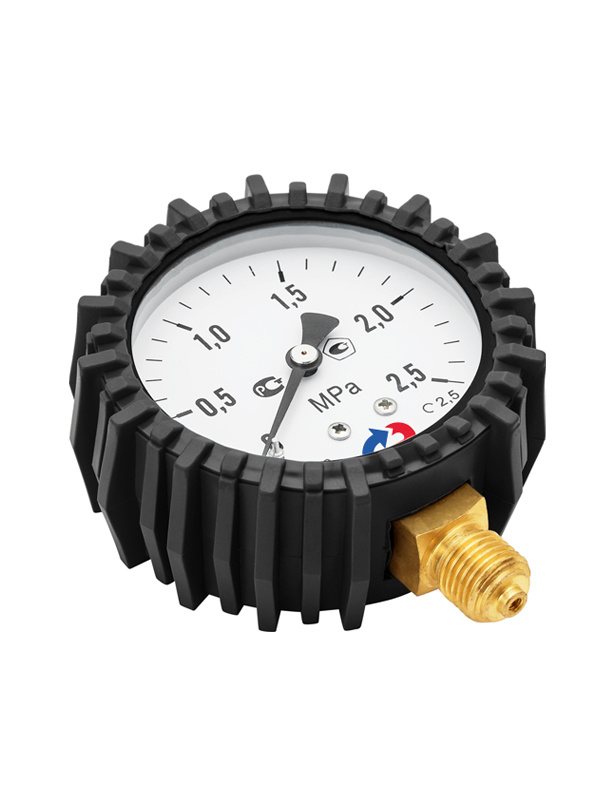

ТМ-310Р + Кожух

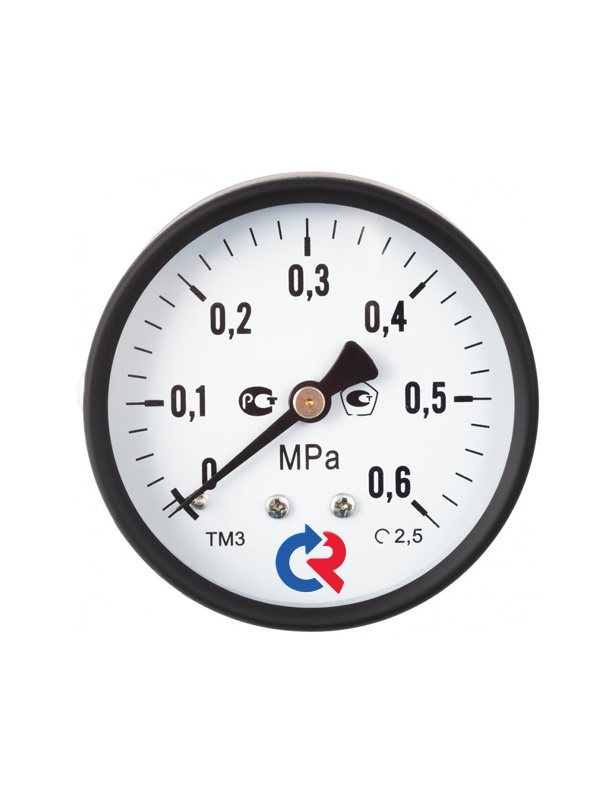

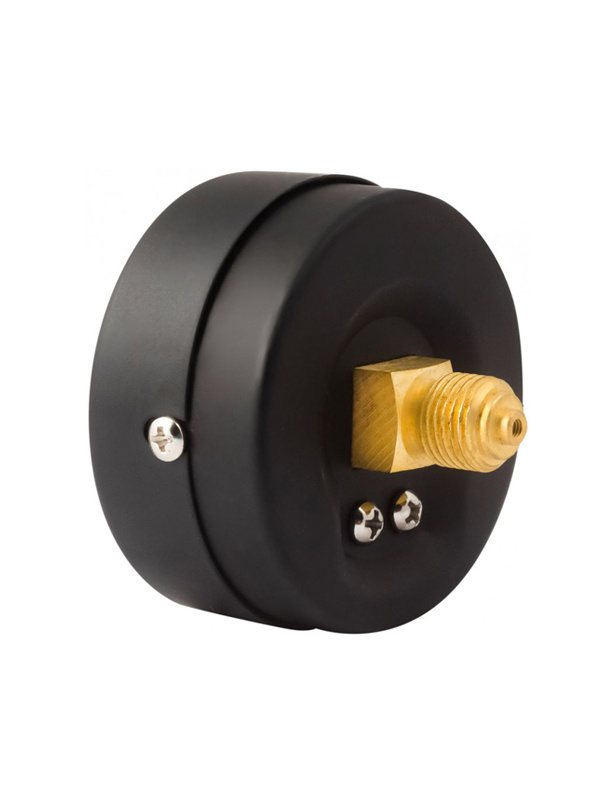

ТМ-310Т

ТМ-310ТКП

ТМ-610Р

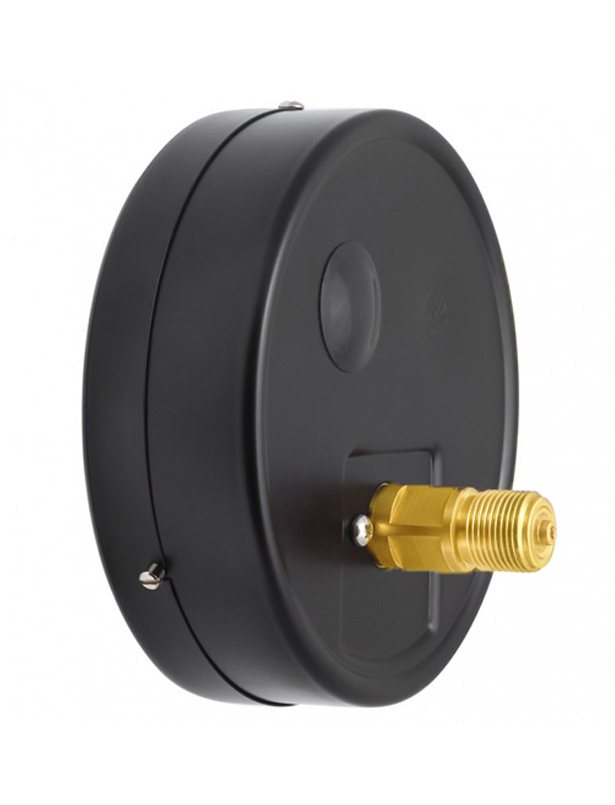

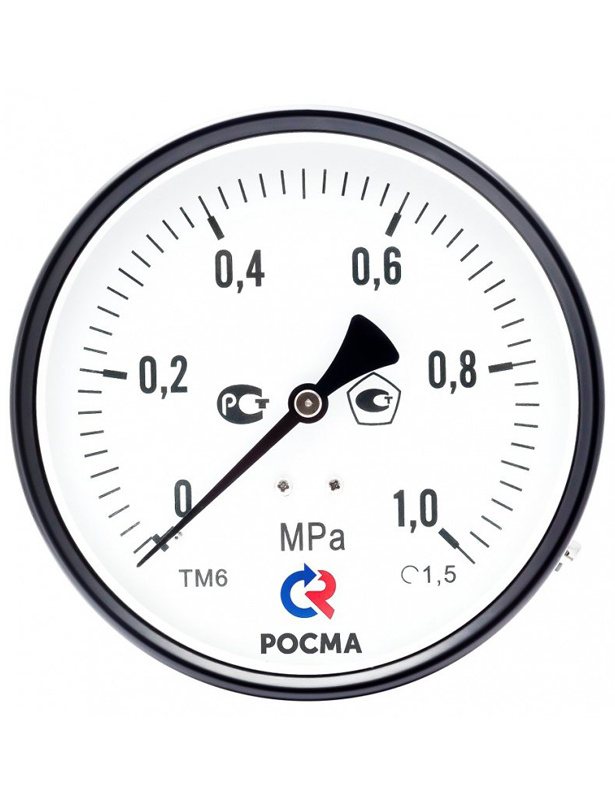

ТМ-610ТЭ

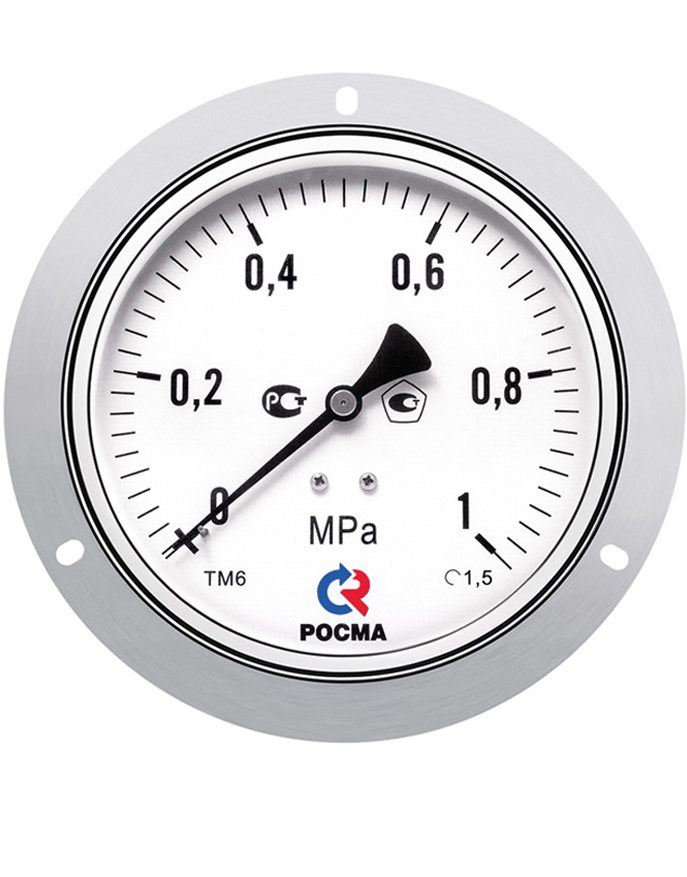

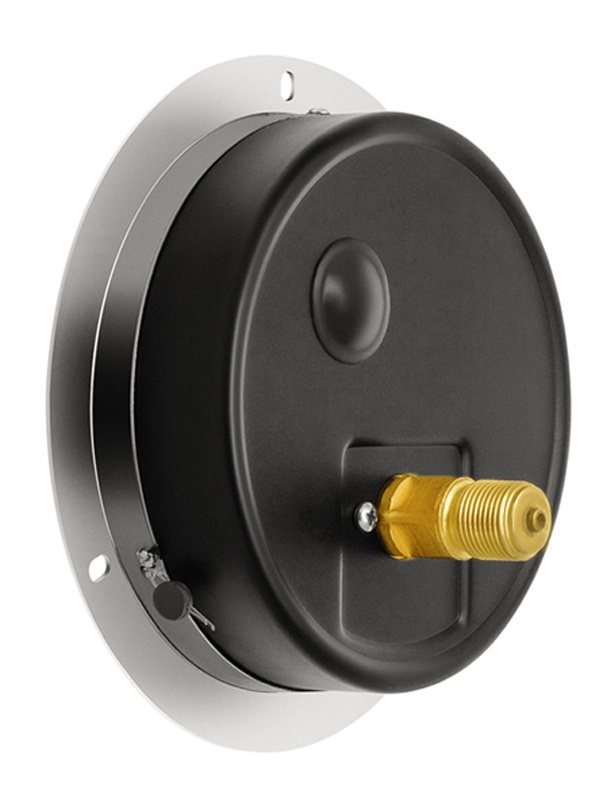

ТМ-610ТЭКП
