Сварочные манометры

Все Манометры

Тип ТМ, серия 10. Сварочный (газовый) манометр применяется для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах. При этом среда должна быть неагрессивна к медным сплавам, а максимальная температура не превышать 120 °C. Сварочные манометры производятся с диаметром корпуса 50 мм и обладают классом точности 2,5. Корпус манометра для редуктора выполнен из стали и имеет своё цветовое кодирование в зависимости от назначения прибора. В некоторых случаях комплектуется защитным резиновым кожухом (кислородный манометр — голубой, ацетиленовый — серый, пропановый — красный и черный цвет для других газов). Приборы изготавливаются только с радиальным расположением штуцера и имеют различный диапазон показаний давлений в зависимости от измеряемой среды.

Область применения: применяются в баллонных редукторах и регуляторах.

Могут комплектоваться защитным резиновым кожухом.

Развернуть описание

Диаметр корпуса, мм

Циферблат

Алюминий

Класс точности

2,5

Стекло

Органическое

Штуцер манометра

Медный сплав

Диапазон показаний давлений, МПа

0…40

Диапазон рабочих температур, °C

Окружающая среда: −60…+60 Измеряемая среда: −50…+120

Присоединение

Радиальное

Корпус

IP40, сталь 10, цветовое кодирование

Межповерочный интервал

2 года

Чувствительный элемент манометрической части, трибко-секторный механизм, клапан

Медный сплав

Климатическое исполнение

Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150-69

Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Развернуть список

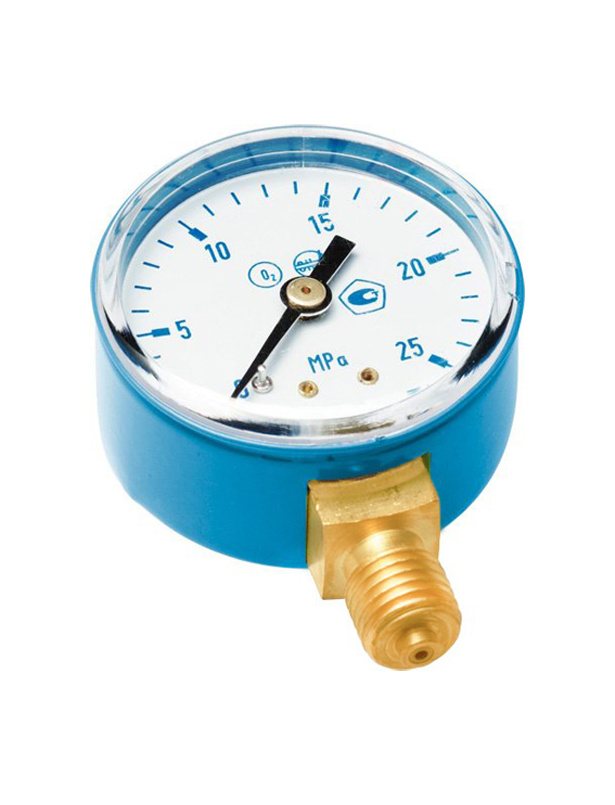

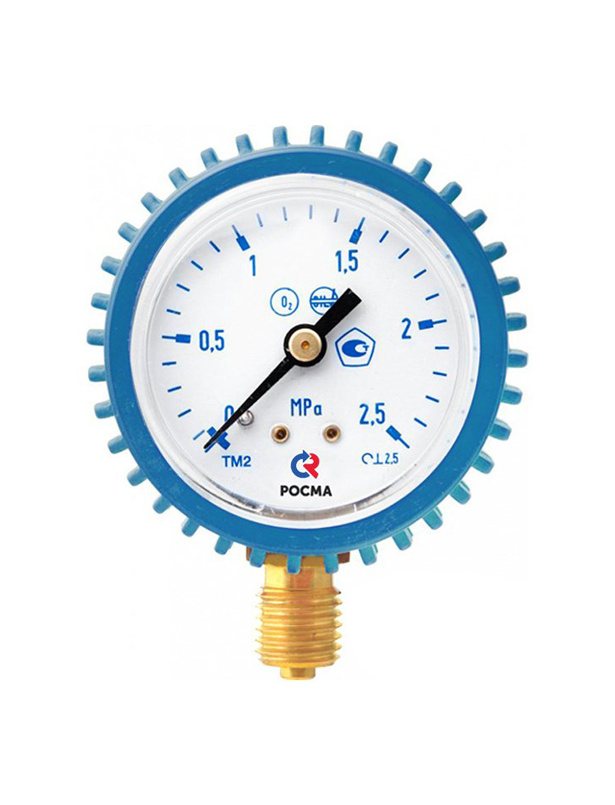

ТМ-210Р Кислород

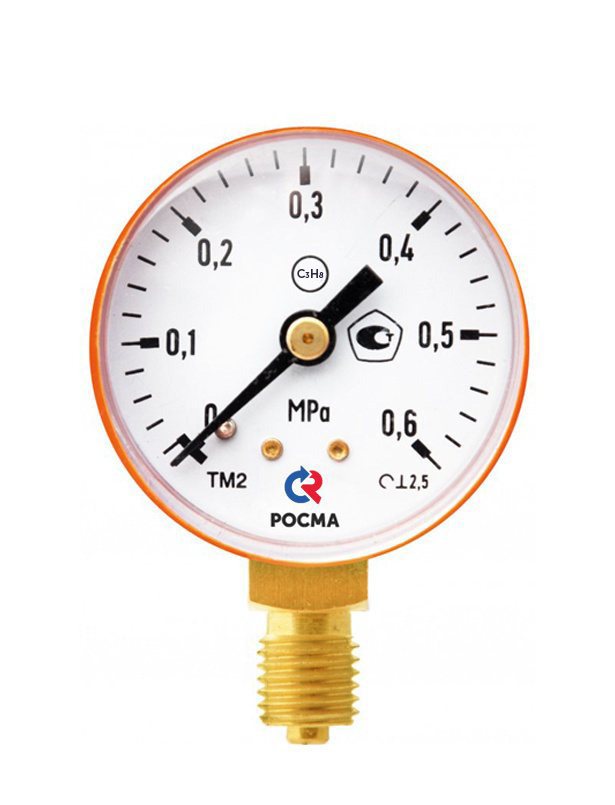

ТМ-210Р Пропан

ТМ-210Р Газ

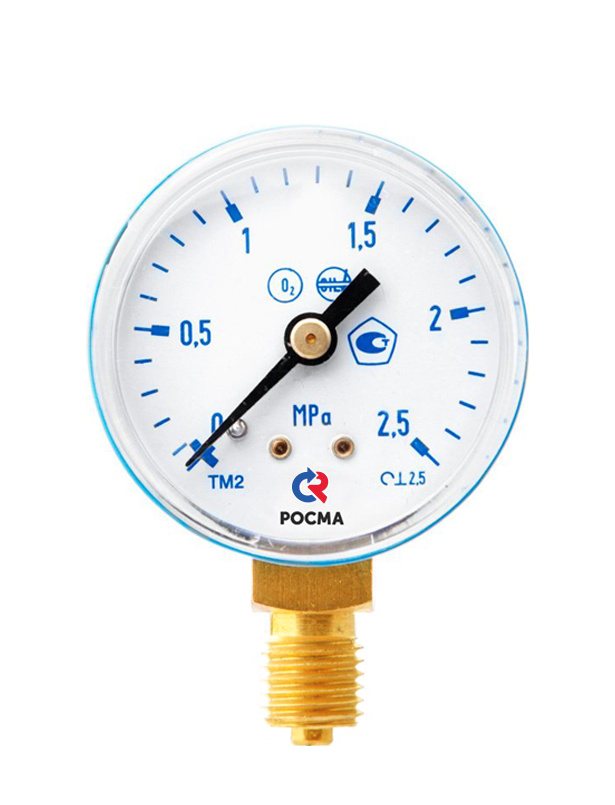

ТМ-210Р Кислород

ТМ-210Р Пропан

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Купить

Тут будут Монтаж и эксплуатация

Тут будут Документы

Тут будет Карта заказа

Сварочные

Тип	Диаметр корпуса	Класс точности	Резьба присоединения	Присоединение (расположение штуцера)	Диапазон показаний давлений, МПа	Цена с НДС, руб.
ТМ-210Р О2 (кислород)	50	2,5	М12х1,5	Радиальное	0…0,1 / 1 / 2,5 / 16 / 25 / 40	333
ТМ-210Р С2Н2 (ацетилен)	50	2,5	М12х1,5	Радиальное	0…0,4 / 4	333
ТМ-210Р С3Н8 (пропан)	50	2,5	М12х1,5	Радиальное	0…0,6	333
ТМ-210Р другие газы	50	2,5	М12х1,5	Радиальное	0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40	333

Дополнительные опции

Наименование услуги	Цена с НДС, руб.
Свидетельство о поверке к нумерованному прибору	100
Индивидуальный паспорт на нумерованный прибор	100
Первичная заводская поверка	Бесплатно
Периодическая поверка	140
Защитный кожух	45
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	40/50
Обезжиривание прибора под кислород (+ знак О2 на циферблате)	160
