Петлевые трубки из углеродистой или нержавеющей стали предназначены для защиты измерительных приборов от пульсации измеряемой среды и перегрева.
Отборные устройства давления (петлевые трубки) предназначены для охлаждения измеряемой среды, поступающей в рабочие полости манометров, а также для их присоединения к технологическим сетям с измеряемой средой с условным рабочим давлением среды до 25 МПа и максимальной температурой до 300 °С. Отборные устройства давления могут иметь как прямое, так и угловое исполнение в зависимости от места монтажа манометра.
Развернуть описание
Отборные устройства давления (петлевые трубки) предназначены для охлаждения измеряемой среды, поступающей в рабочие полости манометров, а также для их присоединения к технологическим сетям с измеряемой средой с условным рабочим давлением среды до 25 МПа и максимальной температурой до 300 °С. Отборные устройства давления могут иметь как прямое, так и угловое исполнение в зависимости от места монтажа манометра.
Диапазон показаний давлений, МПа
до 25
Диапазон рабочих температур, °C
до 300
Присоединение
G½ или M20×1,5
Резьба присоединения (на клапане)
Внутренняя / наружная
Техническая документация
ТУ 4218-001-4719015564-2015

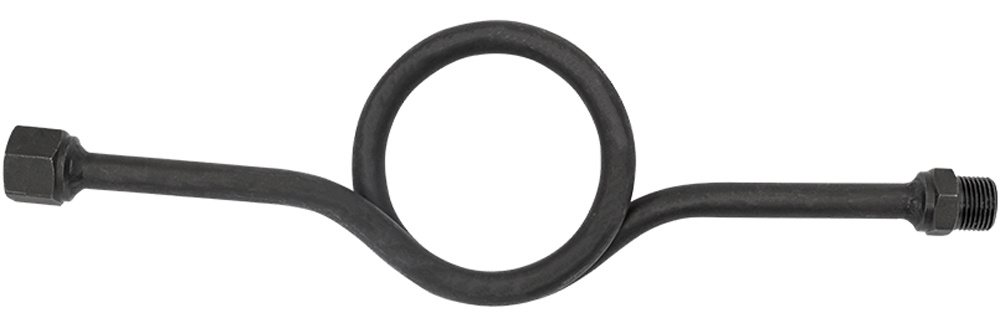

Трубка петлевая прямая

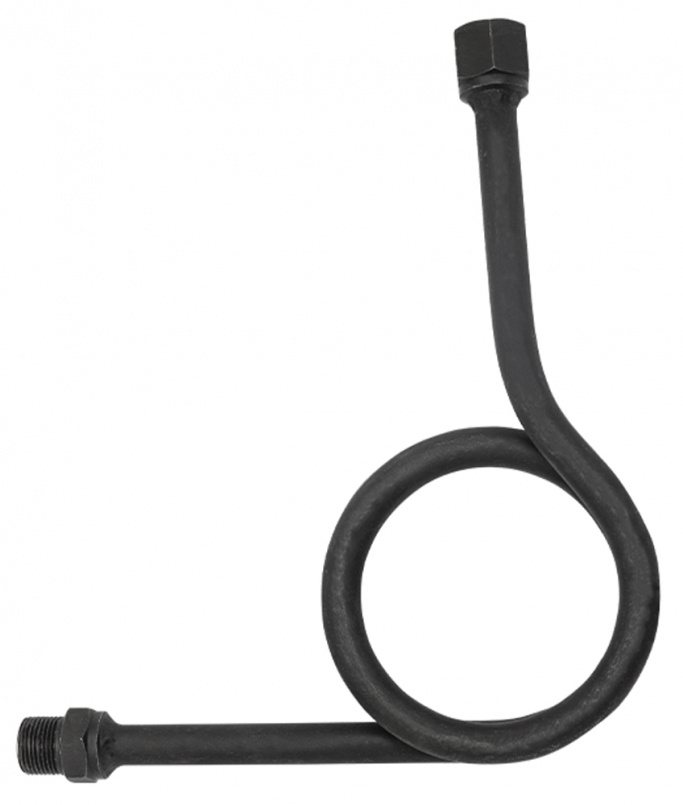

Петлевая трубка угловая 90°

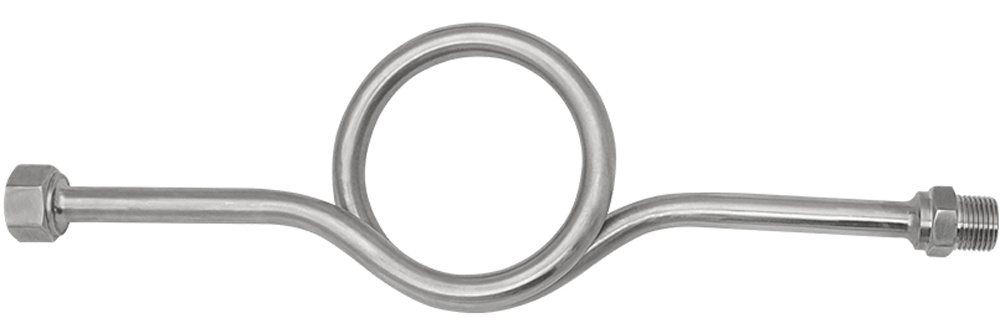

Трубка петлевая прямая нерж

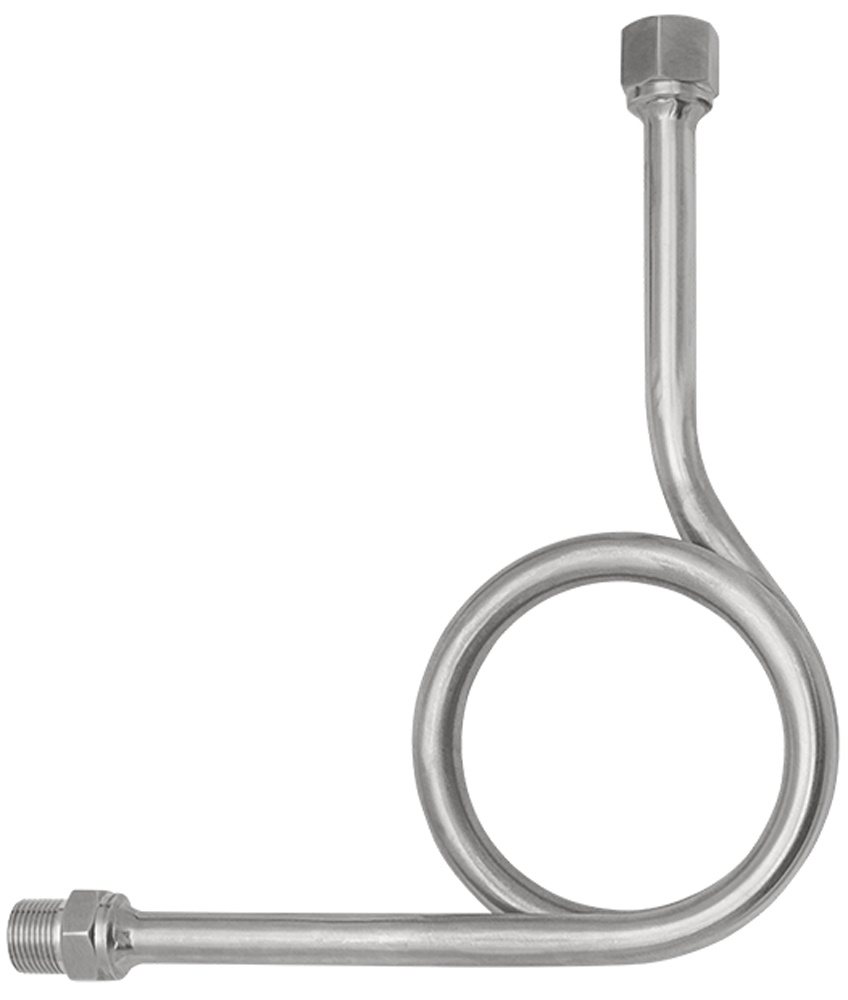

Петлевая трубка угловая 90° нерж
Тут будут Монтаж и эксплуатация
Тут будут Документы
Тут будет Карта заказа
Петлевые трубки
| Тип | Резьба присоединения | Цена с НДС, руб. | |
|---|---|---|---|
| нержавеющая сталь | сталь | ||
| Прямая | внутренняя G½ — наружная G½ внутренняя | М20×1,5 — наружная М20×1,5 | 1980 | 980 |
| Угловая (90°) | внутренняя G½ — наружная G½ внутренняя | М20×1,5 — наружная М20×1,5 | 1860 | 980 |
