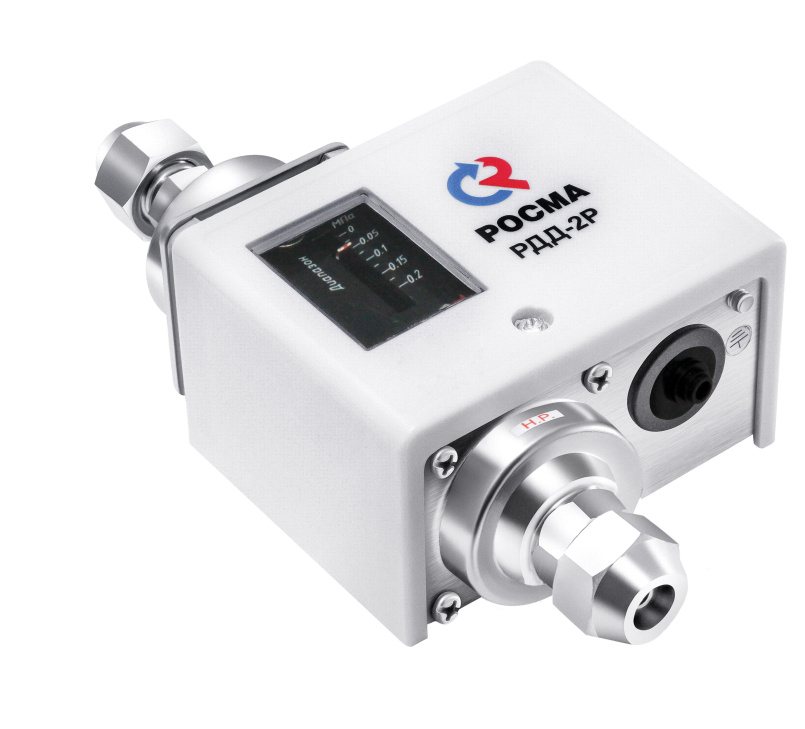

РДД-2Р Дифференциальные реле давления

Все Реле давления

Тип РДД-2Р. Дифференциальные реле давления РДД предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. Максимальная температура измеряемой среды (воздух, масло, вода, хладоны) - 110 °C.

Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает однополюсный перекидной контакт.

Основными параметрами реле перепада давлений выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.

Развернуть описание

Класс точности

±2%

Стекло

Органическое

Диапазон показаний давлений, МПа

0,05...0,2; 0,05...0,4; 0,1...0,6

Диапазон рабочих температур, °C

Окружающая среда: -10…+70 Контролируемая среда: -10…+110

Присоединение

Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм)

Корпус

Алитированная сталь 10 IP42

Климатическое исполнение

Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150-69

Подробнее

Техническая документация

ТУ 4218-001-4719015564-2010 ГОСТ 26005–83

Развернуть список

РДД-2Р

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Купить

Тут будут Монтаж и эксплуатация

Тут будут Документы

Тут будет Карта заказа

Реле разности давлений РДД-2Р

Тип	Класс точности	Резьба присоединения	Диапазон показаний давлений, МПа	Цена с НДС, руб.
РДД-2Р	±2%	накидная гайка G¼ для крепления капиллярной трубки	0,05...0,2; 0,05...0,4; 0,1...0,6	3230
