Осевые
Термоманометр осевой объединяет в одном корпусе манометр и термометр, имеет циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания РОСМА выпускает устройства двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера термоманометры подразделяются на осевые (аксиальные) и радиальные. Длина погружной части также может варьироваться по заказу потребителя.
Прибор комплектуется клапаном, который служит для удобства подключения, а также позволяет демонтировать термоманометр без разгерметизации (слива) системы и остановки технологического процесса. Максимальное рабочее давление на клапане - 2,5 МПа.
Область применения: системы отопления, водоснабжения, бойлеры, паровые котлы и т. д.
Диаметр корпуса, мм
80, 100
Циферблат
Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления
Класс точности
2,5
Стекло
Минеральное
Диапазон показаний температур, °С
0…+120 / 150
Штуцер манометра
Медный сплав
Диапазон показаний давлений, МПа
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5
Шток термометра
Нержавеющая сталь 08Х18Н10
Диапазон рабочих температур, °C
Окружающая среда: −60…+60 Измеряемая среда: 0…+150
Присоединение
Осевое
Длина погружной части, мм
46, 64, 100
Резьба присоединения (на клапане)
G1/2
Корпус
IP40, cталь 10, цвет черный
Максимальное рабочее давление (на клапане), МПа
2,5
Кольцо
Хромированная сталь 10
Межповерочный интервал
2 года
Чувствительный элемент манометрической части, трибко-секторный механизм, клапан
Медный сплав
Климатическое исполнение
Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150-69
ПодробнееЧувствительный элемент термометрической части
Биметаллическая спираль
Техническая документация
ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
ТМТБ-41Т

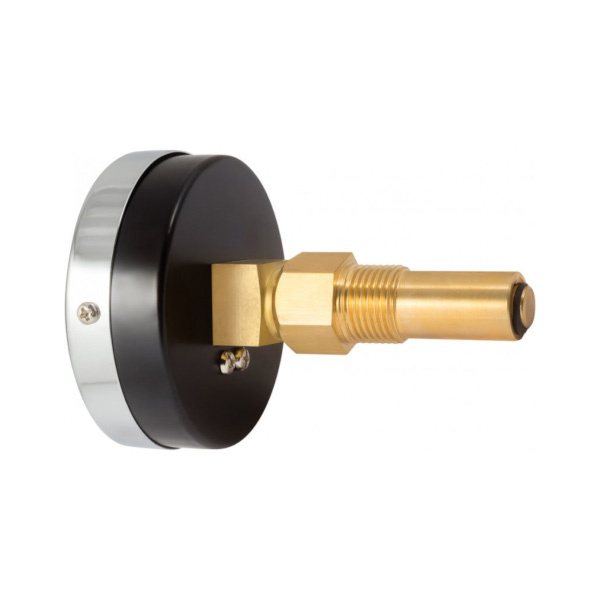

ТМТБ-31Т
ТМТБ-31Т
ТМТБ-31Т
Осевые
| Тип | Диаметр корпуса | Класс точности | Резьба присоединения на клапане | Присоединение (расположение штуцера) | Диапазон показаний (давление/температура) | Цена с НДС, руб. | ||
|---|---|---|---|---|---|---|---|---|
| L=46 | L=64 | L=100 | ||||||
| ТМТБ-3Т | 80 | 2,5 | G½ | Осевое | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа 0…+120 / 150 °C | 1492 | 1543 | 1593 |
| ТМТБ-4Т | 100 | 2,5 | G½ | Осевое | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа 0…+120 / 150 °C | 1593 | 1644 | 1694 |
Дополнительные опции
| Наименование услуги | Цена с НДС, руб. |
|---|---|
| Указатель предельных значений (нержавеющая сталь) | 110 |
| Свидетельство о поверке к нумерованному прибору | 100 |
| Индивидуальный паспорт на нумерованный прибор | 100 |
| Первичная заводская поверка | Бесплатно |
| Периодическая поверка | 490 |
| Пломбировка термоманометра (под заказ) | 25 |
| Ремонт | 285 |
| Очистка прибора от загрязнений (мазут, краска и пр.) | Индивидуально |
