Тип БТ, серия 220. Коррозионностойкий термометр с универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Развернуть описание

Диаметр корпуса, мм

80, 100, 150

Циферблат

Алюминий, шкала черная на белом фоне

Класс точности

1,5 / 1,0*

Стекло

Минеральное

Диапазон показаний температур, °С

−30…+50; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450

Шток термометра

Нержавеющая сталь 08Х18Н10

Диапазон рабочих температур, °C

Окружающая среда: −60…+60

Присоединение

Универсальное, с поворотно-откидным корпусом, угол поворота до 90°

Длина погружной части, мм

46 / 64 / 100 / 150 / 200 / 250 / 300

Корпус

IP54, нержавеющая сталь 08Х18Н10 Опция: IP65

Максимальное рабочее давление (на клапане), МПа

На штоке: 10 На гильзе из нержавеющей стали: 25 На цельноточеной гильзе: 60

Кольцо

Нержавеющая сталь 08Х18Н10 Байонетное

Межповерочный интервал

3 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150-69

Подробнее

Чувствительный элемент термометрической части

Биметаллическая спираль

Техническая документация

ТУ 4211-001-4719015564-2008

Развернуть список

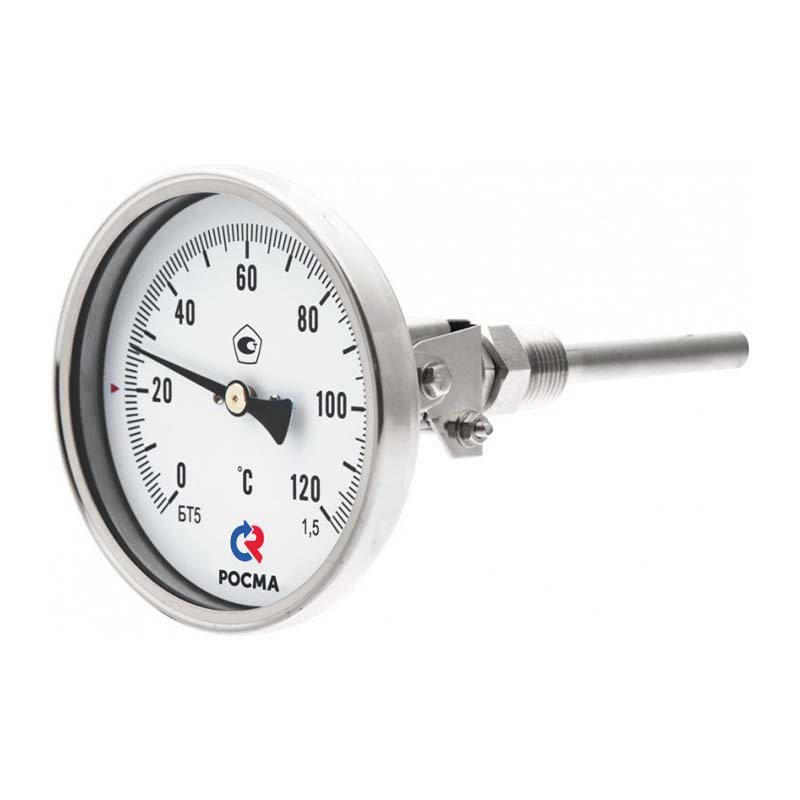

БТ-54.220

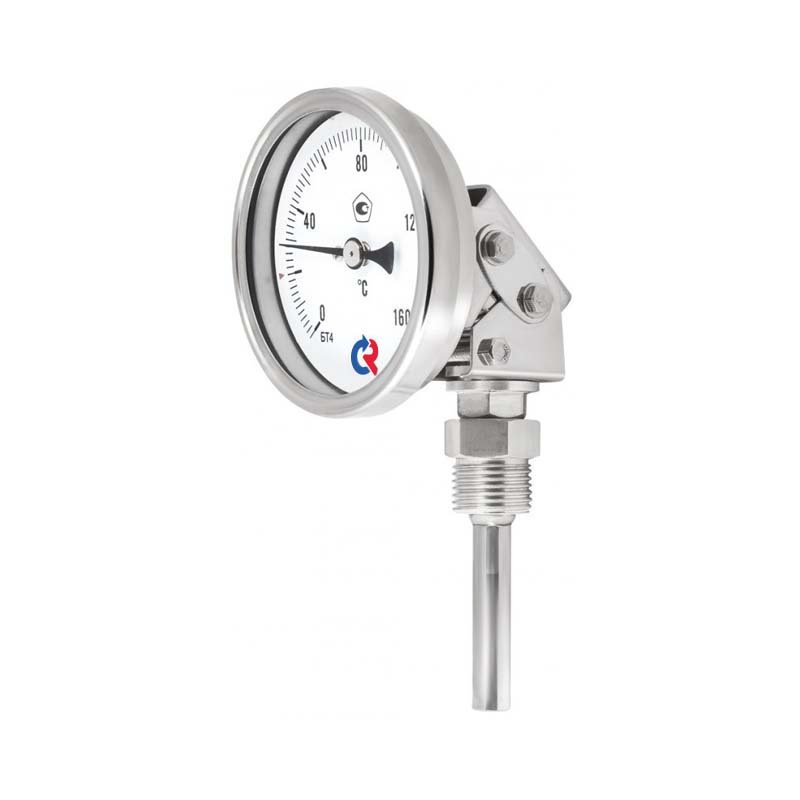

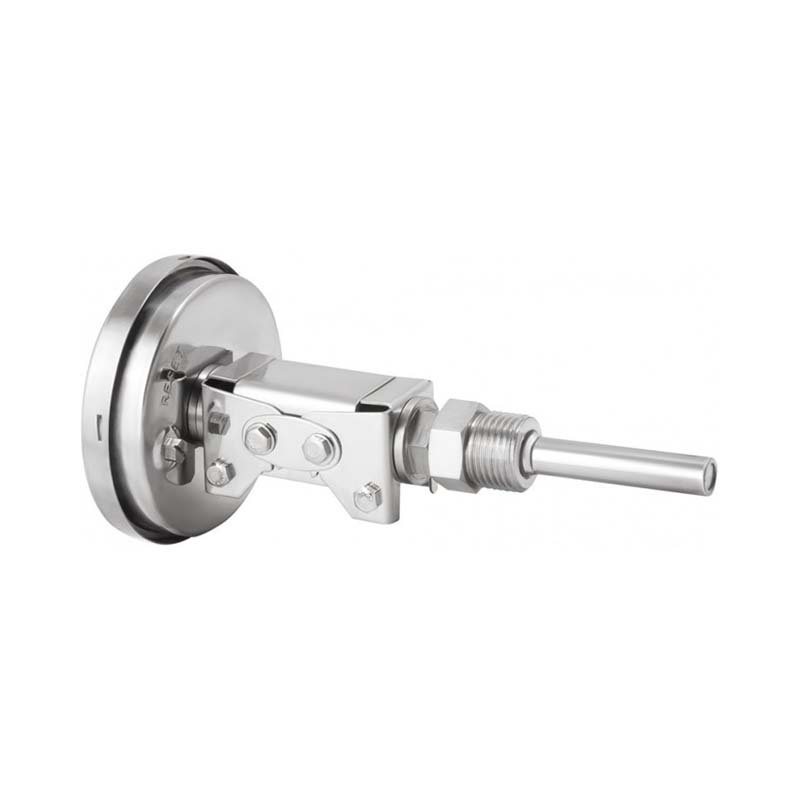

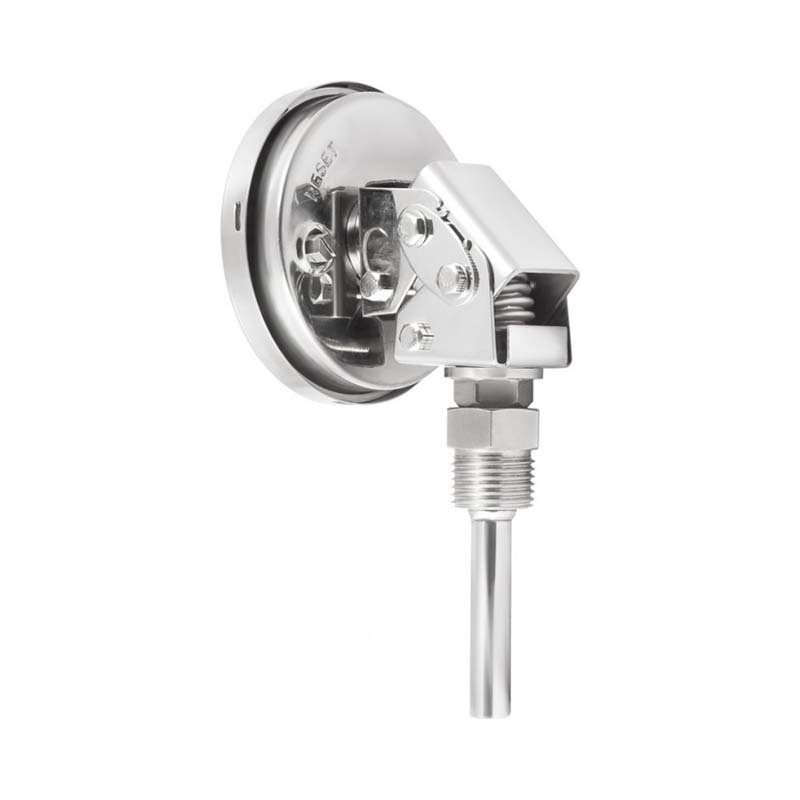

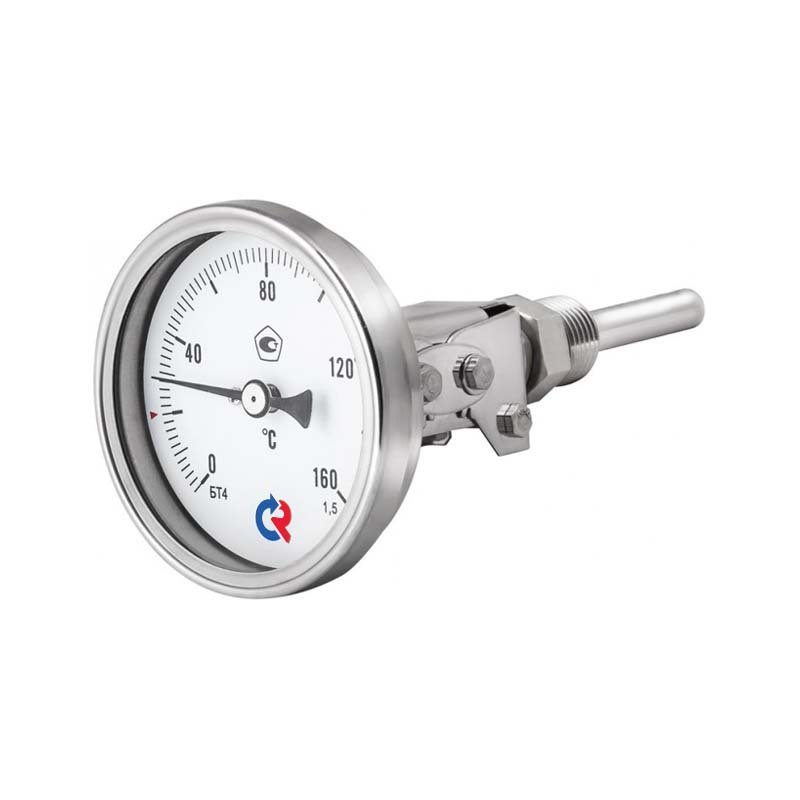

БТ-44.220

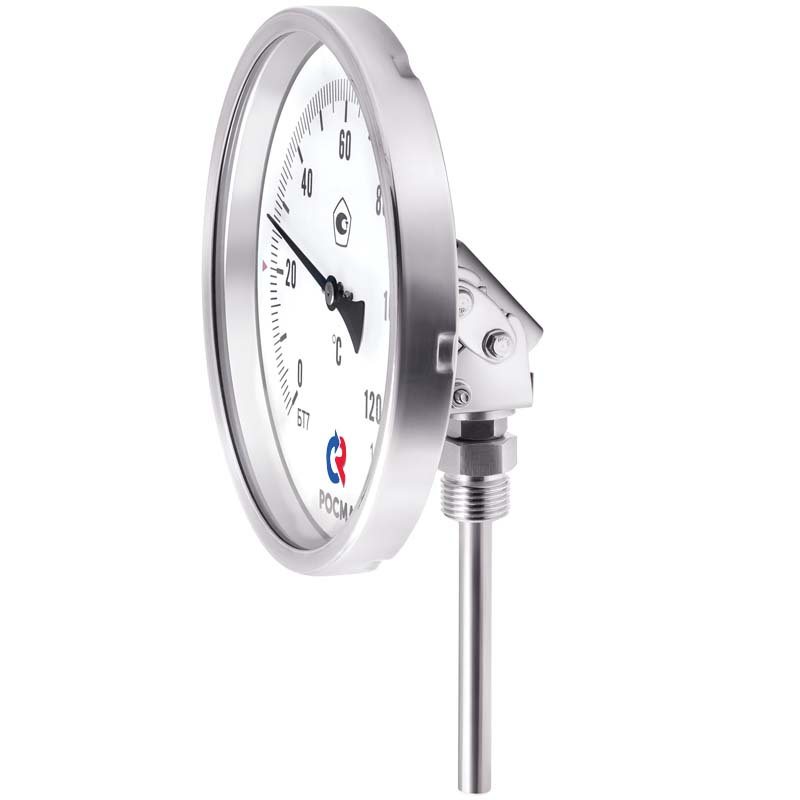

БТ-74.220

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Купить

Тут будут Монтаж и эксплуатация

Тут будут Документы

Тут будет Карта заказа

Термометры БТ, серия 220 (универсальное присоединение)

Тип	Диаметр корпуса	Класс точности	Резьба присоединения	Присоединение (расположение штуцера)	Диапазон показаний (давление/температура)	Цена с НДС, руб.
Тип	Диаметр корпуса	Класс точности	Резьба присоединения	Присоединение (расположение штуцера)	Диапазон показаний (давление/температура)	L=46	L=64	L=100	L=150	L=200	L=250	L=300
БТ-44.220	80	1,5 / 1,0*	G½ / М20×1,5	Универсальное, с поворотно-откидным корпусом, угол поворота до 90°	−30…+50; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450	3731	3866	4101	4443	4701	4948	—
БТ-54.220	100	1,5 / 1,0*	G½ / М20×1,5	Универсальное, с поворотно-откидным корпусом, угол поворота до 90°	−30…+50; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450	—	4067	4219	4578	4757	4932	5100
БТ-74.220	150	1,5 / 1,0*	G½ / М20×1,5	Универсальное, с поворотно-откидным корпусом, угол поворота до 90°	−30…+50; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450	—	7570	7780	8010	8190	8320	8470

Дополнительные опции

Наименование услуги	Цена с НДС, руб.
Указатель предельных значений (нержавеющая сталь)	110
Свидетельство о поверке к нумерованному прибору	100
Индивидуальный паспорт на нумерованный прибор	100
Первичная заводская поверка	Бесплатно
Периодическая поверка	350
Ремонт	170
Очистка прибора от загрязнений (мазут, краска и пр.)	Индивидуально
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	40 / 50
