Общетехнические (осевое присоединение)

Все Термометры биметаллические

Тип БТ, серия 211. Термометр биметаллический (осевое присоединение) в комплекте с защитной латунной* погружной гильзой. Прибор предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один её конец закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус прибора изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения: системы кондиционирования, теплоснабжения, водоснабжения.

При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.

Развернуть описание

Диаметр корпуса, мм

63, 80, 100, 150

Циферблат

Алюминий, шкала черная на белом фоне

Класс точности

Ø63 — 2,5 | Ø80, 100, 150 — 1,5 / 1,0

Стекло

Минеральное

Диапазон показаний температур, °С

−40…+60; 0…60 / 100 / 120 / 160 / 200 / 250 / 350 / 450

Шток термометра

Нержавеющая сталь 08Х18Н10

Присоединение

Осевое

Длина погружной части, мм

46 / 64 / 100 / 150 / 200 / 250 / 300

Резьба присоединения (на клапане)

G½ или M20×1,5

Корпус

IP54, коррозионностойкая сталь 12Х15Г9НД

Максимальное рабочее давление (на клапане), МПа

10 (латунная гильза с погружной частью длиной до 100 мм) 2,5 (латунная гильза с погружной частью длиной более 100 мм) 25 (гильза из нержавеющей стали 08Х18Н10)

Кольцо

Коррозионностойкая сталь 12Х15Г9НД, Ø80, 100, 150 — байонетное Ø63 — запрессованное

Межповерочный интервал

3 года

Климатическое исполнение

Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 2.1 по ГОСТ 15150

Подробнее

Чувствительный элемент термометрической части

Биметаллическая спираль

Техническая документация

ТУ 4211-001-4719015564-2008

Развернуть список

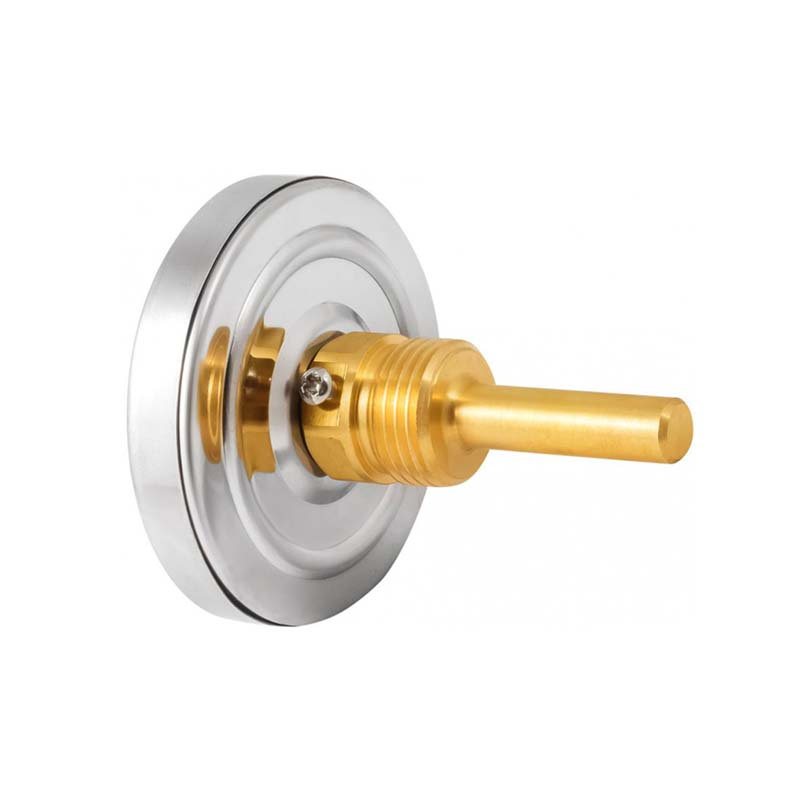

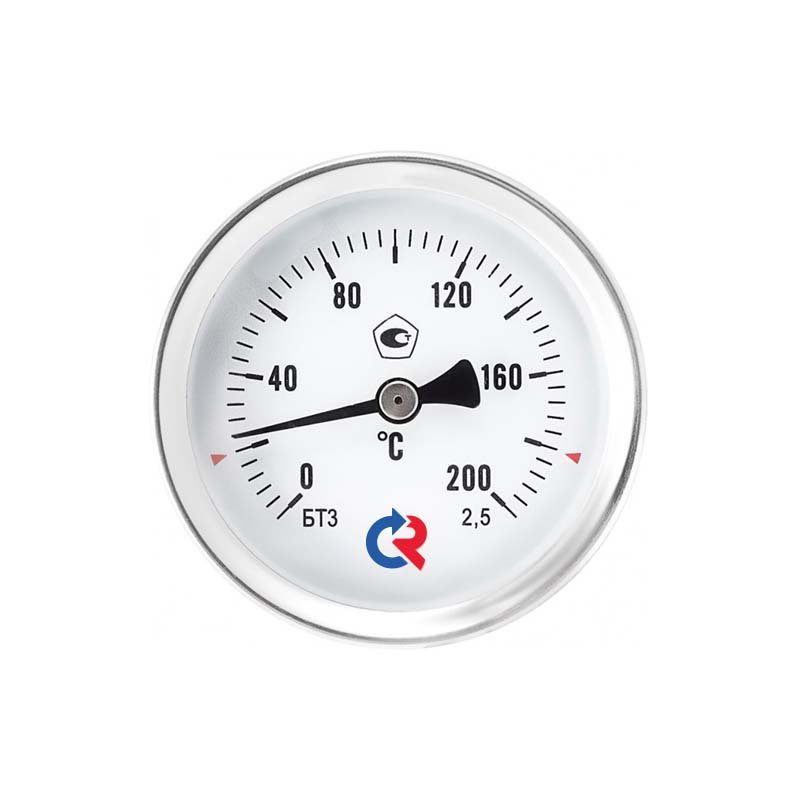

БТ-31.211

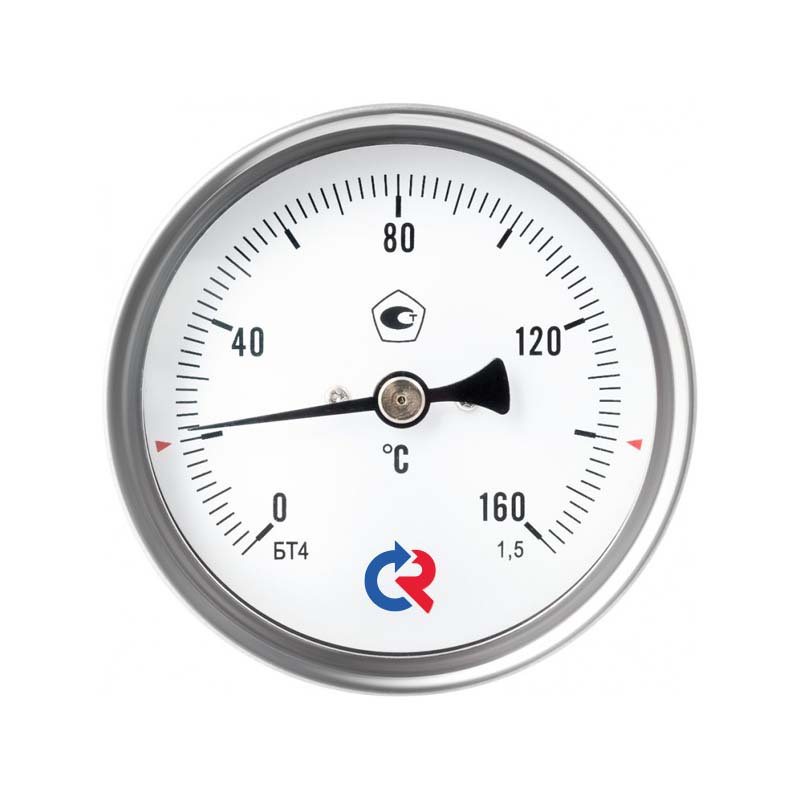

БТ-41.211

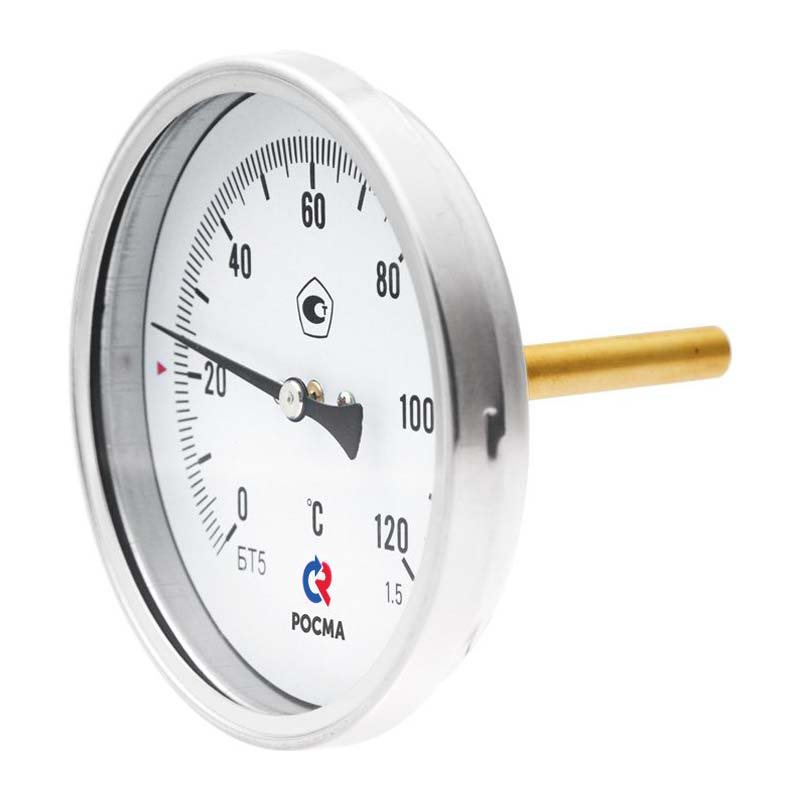

БТ-51.211

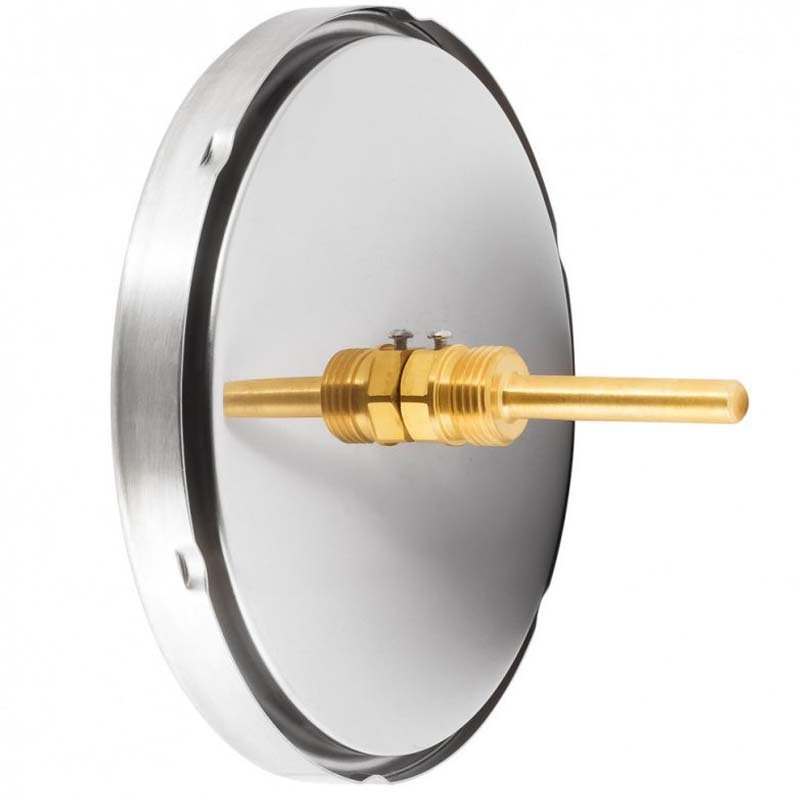

БТ-71.211

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Купить

Тут будут Монтаж и эксплуатация

Тут будут Документы

Тут будет Карта заказа

Термометры БТ, серия 211 (осевое присоединение)

Тип	Диаметр корпуса	Класс точности	Резьба присоединения	Диапазон показаний (давление/температура)	Цена с НДС, руб.
Тип	Диаметр корпуса	Класс точности	Резьба присоединения	Диапазон показаний (давление/температура)	L=46	L=64	L=100	L=150	L=200	L=250	L=300
БТ-31.211	63	2,5	G½ или M20×1,5	−40…+60; 0…60 / 100 / 120 / 160 / 200 / 250 / 350 / 450	651	713	808	987	1352	-	-
БТ-41.211	80	1,5 / 1,0	G½ или M20×1,5	−40…+60; 0…60 / 100 / 120 / 160 / 200 / 250 / 350 / 450	847	926	1005	1229	1386	1537	-
БТ-51.211	100	1,5 / 1,0	G½ или M20×1,5	−40…+60; 0…60 / 100 / 120 / 160 / 200 / 250 / 350 / 450	1038	1072	1173	1302	1499	1649	1846
БТ-71.211	150	1,5 / 1,0	G½ или M20×1,5	−40…+60; 0…60 / 100 / 120 / 160 / 200 / 250 / 350 / 450	-	1492	1543	1700	2060	2188	2351

Дополнительные опции

Наименование услуги	Цена с НДС, руб.
Указатель предельных значений (нержавеющая сталь)	110
Свидетельство о поверке к нумерованному прибору	100
Первичная заводская поверка	Бесплатно
Периодическая поверка	350
Ремонт	170
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	40 / 50
