Все Термометры биметаллические

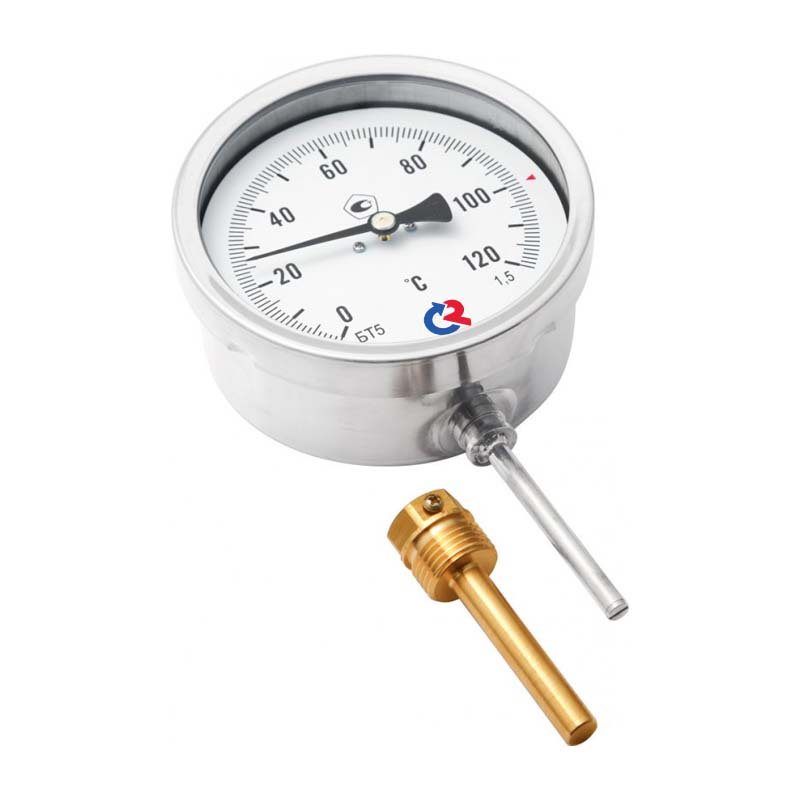

Тип БТ, серия 211. Радиальное присоединение в комплекте с защитной латунной* гильзой. Термометр радиальный биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемого значения, °C. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус прибора изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения: системы кондиционирования, теплоснабжения, водоснабжения.

При измерении температуры агрессивных сред рекомендуется использовать термометр биметаллический с гильзой из нержавеющей стали.

Развернуть описание

Диаметр корпуса, мм

63, 100

Циферблат

Алюминий, шкала черная на белом фоне

Класс точности

Ø100 — 1,5 / 1,0* | Ø63 — 2,5

Стекло

Минеральное

Диапазон показаний температур, °С

БТ-32.211 — −40…+60; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 | БТ-52.211 — −30…+70; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450

Шток термометра

Нержавеющая сталь 08Х18Н10

Диапазон рабочих температур, °C

Окружающая среда: −10…+60

Присоединение

Радиальное

Длина погружной части, мм

46 / 64 / 100 / 150 / 200 / 250 / 300

Корпус

IP43, коррозионностойкая сталь 12Х15Г9НД

Максимальное рабочее давление (на клапане), МПа

10 (латунная гильза с погружной частью длиной до 100 мм) 2,5 (латунная гильза с погружной частью длиной более 100 мм) 25 (гильза из нержавеющей стали 08Х18Н10)

Кольцо

Коррозионностойкая сталь 12Х15Г9НД, байонетное

Межповерочный интервал

3 года

Климатическое исполнение

Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 2.1 по ГОСТ 15150-69

Подробнее

Чувствительный элемент термометрической части

Биметаллическая спираль

Техническая документация

ТУ 4211-001-4719015564-2008

Развернуть список

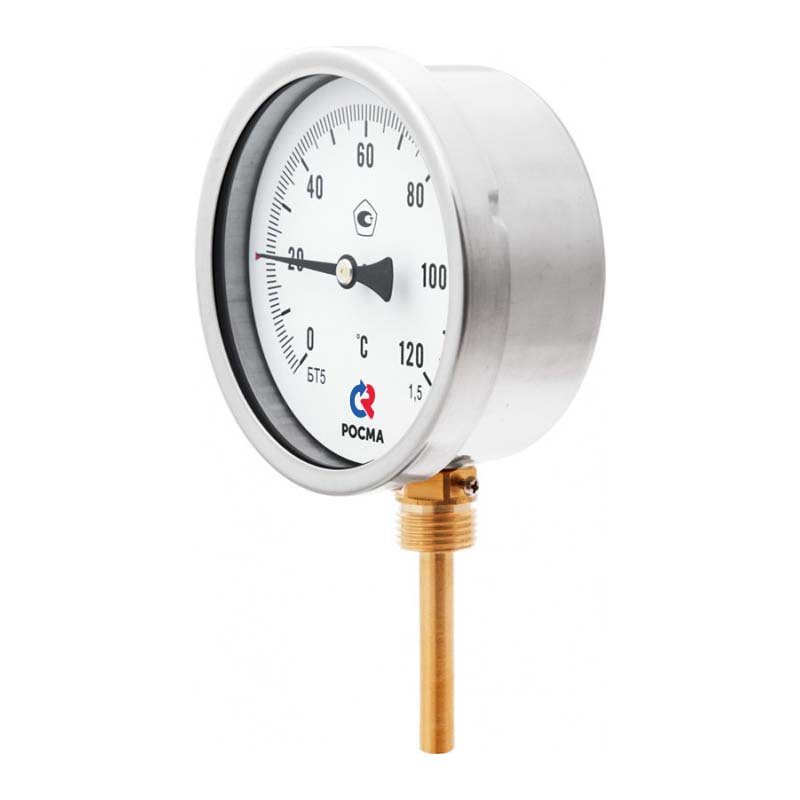

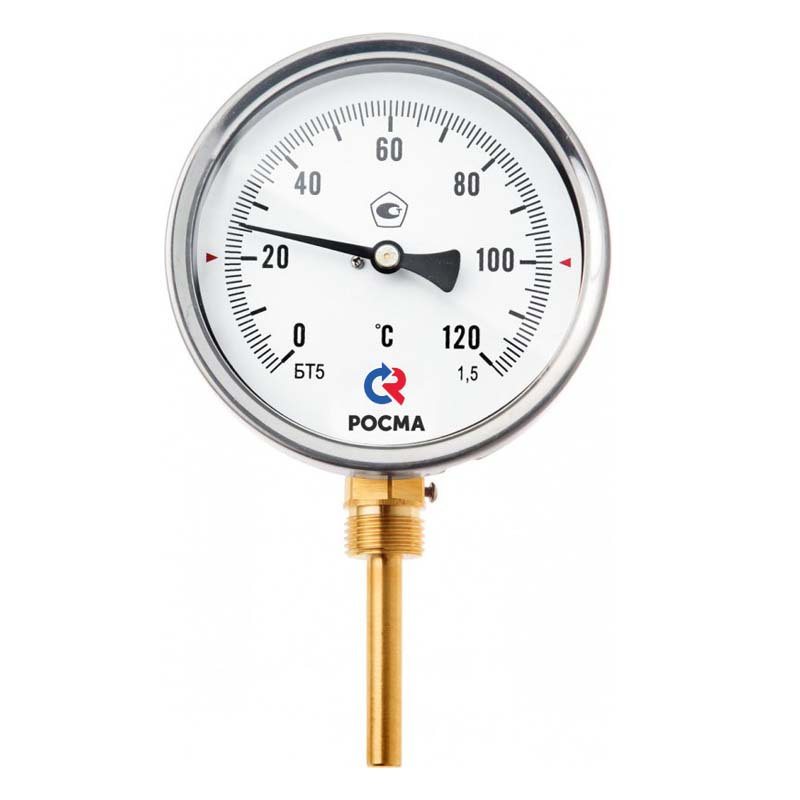

БТ-52.211

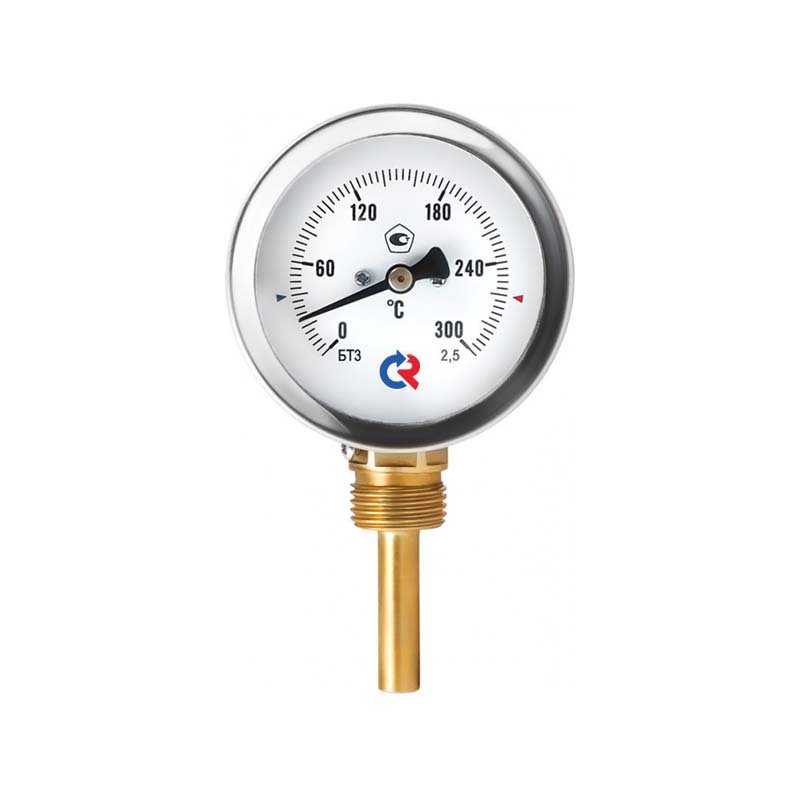

БТ-32.211

Чертежи Монтаж и эксплуатация Документы Карта заказа PDF Купить

Тут будут Монтаж и эксплуатация

Тут будут Документы

Тут будет Карта заказа

Термометры БТ, серия 211 (радиальное присоединение)

Тип	Диаметр корпуса	Класс точности	Резьба присоединения	Присоединение (расположение штуцера)	Диапазон показаний (давление/температура)	Цена с НДС, руб.
Тип	Диаметр корпуса	Класс точности	Резьба присоединения	Присоединение (расположение штуцера)	Диапазон показаний (давление/температура)	L=46	L=64	L=100	L=150	L=200	L=250	L=300
БТ-32.211	63	2,5	G½ / М20×1,5	Радиальное	−40…+60; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450	1072	1133	1195	1341	1503	—	—
БТ-52.211	100	1,5 / 1,0*	G½ / М20×1,5	Радиальное	−30…+70; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450	1532	1593	1694	1790	2003	2127	2250

Дополнительные опции

Наименование услуги	Цена с НДС, руб.
Указатель предельных значений (нержавеющая сталь)	110
Свидетельство о поверке к нумерованному прибору	100
Первичная заводская поверка	Бесплатно
Периодическая поверка	350
Ремонт	170
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	40 / 50
